| 1.1. نظام التحكم في تدفق غاز المداخن |
| فِهرِس |
أناتيم |
المؤشرات والمعلمات الفنية |
| 1.1 |

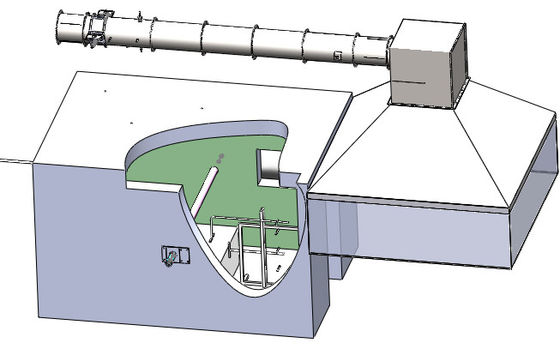

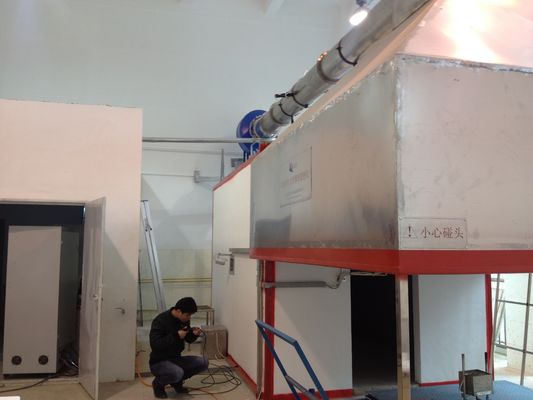

غطاء الدخان |
تم تركيبه مباشرة فوق فتحة غرفة اختبار الاحتراق، على ارتفاع 1.8 إلى 2.0 متر فوق سطح الأرض، وحجم القاع 2440*2440 مم، والارتفاع 1000 مم، والمواد SS304؛ |
| 1.2 |
خلاط غاز المداخن |
التثبيت وغطاء جمع الدخان على شكل مخروطي أعلاه مباشرة، الحجم 900 * 900 * 900 مم، تم تركيب لوحين من الفولاذ المقاوم للصدأ 900 * 500 بالداخل، ويتم فتح جانب واحد بفتحة φ400 للاتصال بالأنبوب، والمواد هي SS304؛ |
| 1.3 |
أنبوب عادم الدخان |
φ هو 400 مم، الطول 5000 مم، يتكون من عدة أقسام، متصلة بواسطة شفة وحلقة مانعة للتسرب مقاومة لدرجة الحرارة العالية، يتم تثبيت كلا الطرفين بجهاز خلط غاز المداخن، المادة SS304؛ |
| 1.4 |
مروحة العادم |
مروحة العادم بالطرد المركزي، الخزان الداخلي مصنوع من الفولاذ المقاوم للصدأ، ويمكنه تحمل غاز المداخن بدرجة حرارة عالية لا تقل عن 300 درجة مئوية، ويتم ضبط حجم الهواء بدون خطوات بواسطة محول التردد؛ |
| نظام عادم الدخان كافٍ لجميع الدخان الناتج عن اختبار احتراق الهاتف المحمول، ولا تقل سعة عادم الدخان عن 8000 متر مكعب/ساعة؛ |
| 2.2. قسم القياس الشامل |
| 2.1 |
قسم القياس الشامل |
قسم أنابيب من الفولاذ المقاوم للصدأ بطول 2155 مم وقطر 400 مم، مصنوع من SS304، ومجهز بأجهزة استشعار للضغط ودرجة الحرارة ومسار الضوء وأخذ العينات وأجهزة استشعار أخرى؛ |
| 2.2 |
جهاز استشعار الضغط |
مسبار ثنائي الاتجاه، مصنوع من الفولاذ المقاوم للصدأ، مثبت في وسط خط الأنابيب، وتتصل الغرف الأمامية والخلفية بمستشعر فرق الضغط من خلال أنبوب PTFE للكشف عن فرق الضغط في خط الأنابيب؛ |
| يتم تركيب حساس الضغط التفاضلي على قوس قسم القياس الشامل للتأكد من أن قراءة الضغط التفاضلي لها تأخير قصير وعدم فقدان، ويكون زمن استجابة T90 أقل من 3 ثواني |
| مستشعر الضغط، النطاق 0-2000Pa، الدقة ±5Pa؛ |
| 2.3 |
جهاز استشعار درجة الحرارة |
اعتماد المزدوج الحراري أوميغا الأمريكي، بقطر 0.5 مم، والمزدوجة الحرارية المدرعة من النوع K التي تلبي متطلبات IEC؛ |
| النطاق 0-1000 درجة مئوية، الدقة 0.1 درجة مئوية؛ |
| 2.4 |
جهاز قياس المسار البصري |
نظام التوهين البصري هو نوع من الضوء المتوهج |
| 2.5 |
جهاز جمع عينات الغاز |
المصباح عبارة عن مصباح متوهج ويستخدم عند درجة حرارة اللون (2900±100)K.مصدر الطاقة هو تيار مباشر مستقر |
| 3.الغاز ونظام التحكم فيه |
| 3.1 |
حارق |
كاشف ومسبار الثنائي الضوئي السيليكوني المستورد |
| نظام التوهين البصري هو نوع من الضوء المتوهج |
| المصباح عبارة عن مصباح متوهج ويستخدم عند درجة حرارة اللون (2900±100)K.مصدر الطاقة هو تيار مباشر مستقر |
| 3.2 |
جهاز الإشعال |
يتم استخدام نظام العدسات لتكثيف الضوء في شعاع متوازي يبلغ قطره 20 مم على الأقل.يجب أن تكون الفتحة التي ينبعث منها الضوء في الخلية الكهروضوئية موجودة في النقطة المحورية للعدسة الموجودة أمامها |
| كاشف ومسبار الثنائي الضوئي السيليكوني المستورد |
| نظام التوهين البصري هو نوع من الضوء المتوهج |
| 3.3 |
التحكم في تدفق الغاز برأس الاحتراق |
المصباح عبارة عن مصباح متوهج ويستخدم عند درجة حرارة اللون (2900±100)K.مصدر الطاقة هو تيار مباشر مستقر |
| يتم استخدام نظام العدسات لتكثيف الضوء في شعاع متوازي يبلغ قطره 20 مم على الأقل.يجب أن تكون الفتحة التي ينبعث منها الضوء في الخلية الكهروضوئية موجودة في النقطة المحورية للعدسة الموجودة أمامها |
| كاشف ومسبار الثنائي الضوئي السيليكوني المستورد |
| 3.4 |

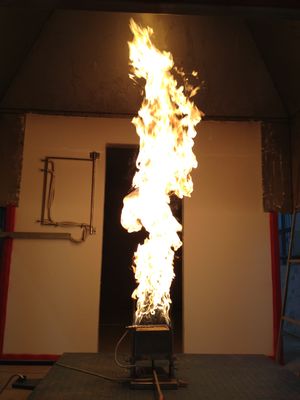

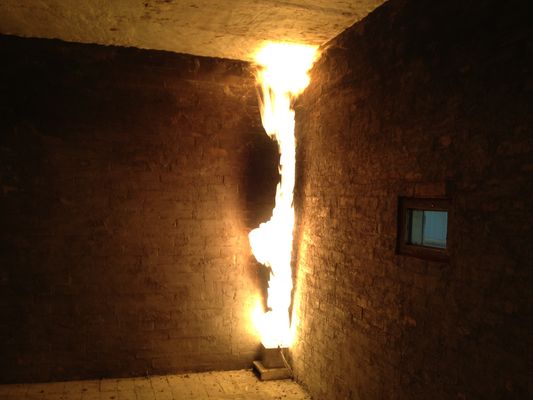

الموقد الرملي معايرة |
نظام التوهين البصري هو نوع من الضوء المتوهج |
| المصباح عبارة عن مصباح متوهج ويستخدم عند درجة حرارة اللون (2900±100)K.مصدر الطاقة هو تيار مباشر مستقر |
| 3.5 |
التحكم في تدفق الغاز معايرة |
باستخدام مقياس التدفق الشامل Alicat الأمريكي، الوسيط هو البروبان، النطاق هو 0-7 جم / ثانية، الدقة هي ± (0.8٪ rdg + 0.2٪ FS)، وقت الاستجابة هو 0.1 ثانية، والحد الأقصى لهب المعايرة هو 300 كيلو واط؛ |
| يتم التحكم في تدفق غاز المعايرة بواسطة برنامج، والذي يمكنه التحكم تلقائيًا في مصدر لهب المعايرة المتدرج بإخراج 75 كيلو وات/160 كيلو وات؛ |
| 3.6 |
نظام التحكم |
يتم استخدام Omron PLC للتحكم في تدفق الغاز، وهو مجهز بجهاز قطع الغاز، وهو آمن وموثوق؛ |
| تكوين منفصل لصندوق التحكم بالغاز، آمن ومريح للتشغيل والصيانة؛ |
| 4.4. نظام معالجة غاز المداخن |
| 4.1 |
ترشيح غاز المداخن |
مجهزة بجهاز تصفية ثلاثي المراحل، ترشيح طويل الأمد للغبار في غاز المداخن:
مرشح خشن من القطن والألياف الزجاجية من الدرجة الأولى، يقوم بتصفية جزيئات كبيرة من الكربيدات في غاز المداخن، ويمكن استبدال مادة المرشح بسرعة؛
مرشح American Parker من الدرجة الثانية، عنصر الفلتر هو PTFE، الدقة 2μm، يمكن تفكيك عنصر الفلتر واستبداله بسرعة؛
ترشيح غشاء PTFE ثلاثي المراحل، بدقة 0.5μm، يقطع الرطوبة بشكل فعال؛
|
| 4.2 |
فخ بارد |
مصيدة باردة من نوع مضخة الضغط، قدرة التبريد 320 كيلو جول/ساعة، دقة التحكم في درجة الحرارة 0.1 درجة مئوية، تغيير ثابت 0.1 كيلو، التشغيل الذاتي وخالية من الصيانة؛ |
| 4.3 |
مصيدة البخار |
تصريف مياه التبريد الناتجة عن المصيدة الباردة تلقائيًا، بدون صيانة؛ |
| 4.4 |
عمود التجفيف |
يستخدم لتجفيف بخار الماء المتبقي في عينة الغاز، ويمكن تفكيكه بسرعة واستبداله بوسيط التجفيف؛ |
| 4.5 |
مضخة أخذ العينات |
مضخة أخذ العينات الفراغية KNF الألمانية، بقدرة أخذ عينات تبلغ 16 لتر/دقيقة، يمكن أن تنتج بشكل مستمر ضغط أخذ عينات يبلغ 50 كيلو باسكال، مع ضيق هواء عالي، ضوضاء منخفضة واهتزاز منخفض؛ |
| 4.6 |
مقياس دوار |
مقياس دوار مستورد بمدى من 0-1.5 لتر/دقيقة، والذي يمكنه تثبيت تدفق غاز عينة الإخراج وتقليل خطأ القياس الناتج عن تقلب تدفق الغاز؛ |
| 5. نظام تحليل تركيز الغاز |
| 5.1 |
محلل الغاز |
باستخدام محلل ABB EL3020 الألماني، تحليل تركيز O2 المغنطيسي، نطاق القياس 0-21%، الدقة 0.01%، وقت الاستجابة لا يزيد عن 12 ثانية، الانجراف والضوضاء خلال 30 دقيقة من المحلل لا يزيد عن 100 جزء في المليون؛
الانحراف الخطي: ≥1%FS؛
التكرار: .50.5FS؛
صفر أمطار عائمة: ≥1% FS/7D؛
وقت البدء: ≥30 دقيقة؛
|
| باستخدام محلل ABB EL3020 الألماني، تحليل تركيز CO/CO2 من نوع IR، نطاق قياس CO: 0-1%، الدقة 0.01%، CO2: 0-10%، الدقة 0.01%، وزمن الاستجابة لا يتجاوز 12 ثانية. |
| 6.نظام الحصول على البيانات |
| 6.1 |
وحدة الاستحواذ |
باستخدام وحدة اكتساب Advantech،
دقة جمع تركيز الغاز هي 100×10-6؛
دقة جمع درجة الحرارة هي 0.1 درجة مئوية؛
دقة جمع فرق الضغط هي 0.1Pa؛
دقة الحصول على الوقت هي 0.1 ثانية؛
الإشارات الأخرى هي 0.1% من قيمة الإخراج واسعة النطاق؛
|
| 6.2 |
جمع البيانات |
يقوم النظام بتسجيل وتخزين البيانات التالية كل 3 ثوانٍ على الأقل:
فرق الضغط للمسبار ثنائي الاتجاه، Pa؛ درجة حرارة الأنبوب، K؛
تركيز O2،٪؛
تركيز ثاني أكسيد الكربون، %؛
تركيز ثاني أكسيد الكربون،٪؛
معدل التدفق الشامل للبروبان، ملجم/ثانية؛
الوقت، ق؛
|
| 7. برامج التشغيل القياسية |
| يتضمن برنامج التشغيل القياسي الوظائف التالية: |
| 7.1 |
مراقبة حالة النظام |
قراءة حالة وقيمة الإشارة لكل مستشعر في النظام؛ |
| 7.2 |
معايرة الاستشعار |
معايرة أجهزة الاستشعار لدرجة الحرارة، وضغط الرياح، ومسار الضوء، وتحليل التركيز، وما إلى ذلك؛ |
| 7.3 |
معايرة النظام |
إجراء معايرة خطوة النظام القياسي؛ |
| 7.4 |
إجراءات التشغيل القياسية |
إجراءات تشغيل الاختبار القياسية؛ |
| 7.5 |
مراجعة التقرير |
تقرير اختبار الوصول إلى البيانات الأولية والتصدير ； |
| 7. المعدات المساعدة الأخرى |
| 7.1 |
جهاز فيديو |
فيديو اختبار القبول. |
| 7.2 |
تجمع |
يستخدم لتأكيد القوة التي يمارسها رأس الاحتراق الرئيسي على سطح المرتبة؛ |
| 7.3 |
كمبيوتر شخصي |
يعمل الكمبيوتر الصناعي AdvanTech وواجهة الحصول على البيانات المتكاملة على تحسين استقرار تشغيل النظام. |
