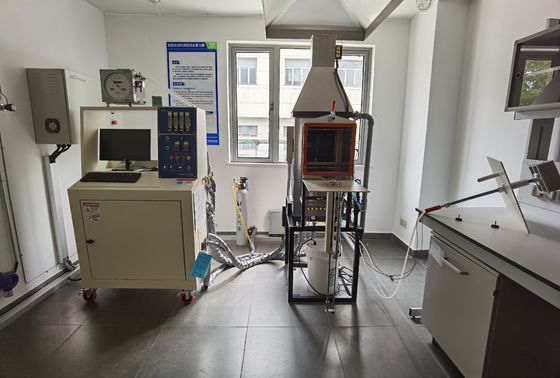

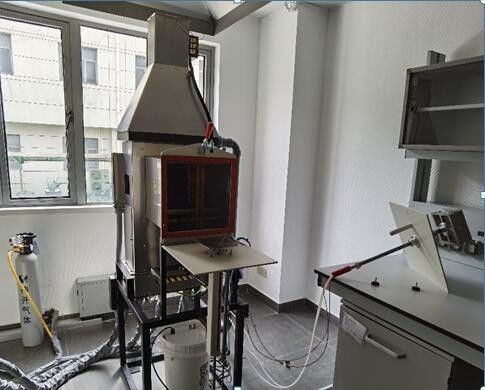

ASTM E906 غرفة احتراق FAA لمواد الطائرات

Ⅰ.(مقدمة)

يستخدم هذا الاختبار لفضح مواد المقصورة الداخلية للطائرة لتدفق حراري مشع بمقدار 35 كيلو واط / م 2 ، وهذا سيحدد ما إذا كانت المادة تتوافق مع متطلبات FAR 25.853 [a-1].

تم تصميم جهاز اختبار معدل إطلاق الحرارة OSU المعتمد من قبل FAA التابع لإدارة الطيران الفيدرالية بالولايات المتحدة من قبل Smith of Ohio State University في عام 1972 ، وأصبح فيما بعد أداة اختبار احتراق مخصصة من قبل FAA لاختبار معدل إطلاق الحرارة لمواد الطيران.معايير الاختبار هي FAR الجزء 25 الملحق F الجزء الرابع ، Airbus AITM 2.00.06 ، بوينج BSS 7322.

المعايير

FAR الجزء 25 الملحق F الجزء الرابع طريقة الاختبار لتحديد معدل إطلاق الحرارة من مواد الكابينة المعرضة للحرارة المشعة.

كتيب اختبار حريق مواد الطائرات FAA ، الفصل 5 ؛

BSS 7322 مقياس حرارة جامعة ولاية أوهايو لإطلاق الحرارة ، تحديد معايير دعم مواصفات BOEING.

AITM 2.0006 طريقة اختبار Airbus تحديد إطلاق الحرارة ومعدل إطلاق الحرارة لمواد الطائرة.

طريقة الاختبار القياسية ASTM E906 لمعدلات إطلاق الحرارة والدخان المرئي للمواد والمنتجات.

Ⅱ.(تكوينات البضائع)

ألف الوحدة الرئيسية

1. الوحدة الرئيسية OSU (1 مجموعة)

2. نظام توزيع الهواء (مجموعة واحدة)

الملحقات

1. وحدة التحكم (1 مجموعة)

2. نظام الكمبيوتر (مجموعة واحدة)

Ⅲ.(تخصيص)

ألف الوحدة الرئيسية

1. الوحدة الرئيسية OSU (1 مجموعة)

1) أبعاد الجهاز: 760 مم (عرض) × 1850 مم × (ارتفاع) × 850 مم (عمق)

2) غرفة الاختبار

- مصدر الحرارة المشع والتأكد من أن كثافة تدفق الحرارة 35 ± 0.5 كيلو وات / م²

- سيحدد هذا ما إذا كانت المادة تتوافق مع متطلبات FAR 25.853

- أربعة عناصر من كربيد السيليكون من النوع LL 508 مم في 16 مم مع المقاومة الاسمية 1.4 أوم كمصدر للحرارة مع غلاف من الفولاذ المقاوم للصدأ مقاوم للتآكل

- يوجد عاكس مصنوع من الفولاذ المقاوم للصدأ خلف العناصر

- أمام العناصر ، قناع مقطوع على شكل ماس ، مصنوع من الفولاذ المقاوم للصدأ ، وهذا يوفر كثافة تدفق حراري موحدة فوق المنطقة التي تشغلها العينة الرأسية 151 × 151 مم

- يتم توفير محولات مزدوجة بجهد 110 فولت تيار متردد عند 5.5 كيلو فولت أمبير للتحكم المنفصل في أزواج العناصر العلوية والسفلية

- تجميع العصا لإضاءة الطيار العلوي وشعلات المعايرة

- وحدات تحكم طاقة عالمية مزدوجة لسهولة ضبط اتساق تدفق الحرارة

- طيار علوي وسفلي (مع اشتعال شراري) ومعايرة مواقد غاز الميثان

- Thermopile لقياس معدل إطلاق الحرارة ، مع خمسة تقاطعات حرارية ساخنة في المدخنة وخمس تقاطعات حرارية باردة في غرفة الهواء

3) حاملي العينات (مجموعة واحدة)

- اثنان من حاملي العينات

- كل حامل عينة مصنوع من الفولاذ المقاوم للصدأ

2. نظام توزيع الهواء (مجموعة واحدة)

- أن تكون درجة حرارة الهواء من 21 إلى 24 درجة مئوية

- هواء عند معدل تدفق 0.043 م³/ ثانية أو أكثر

- فتحة صفيحة دائرية ذات حواف مربعة 0.5 ± 0.1 مم

- تقع في أنبوب دائري بقطر 38 ± 1 مم

- يجب أن يحتوي مشعب إمداد الهواء عند قاعدة القسم الهرمي على 48 فتحة فراغ متساوية

الملحقات

1. وحدة التحكم (1 مجموعة)

- التحكم في معدل تدفق المعايرة

- اشتعال الشعلة السفلية

- تدفق الحرارة للمعايرة: مقياس تدفق الحرارة للمعايرة عبارة عن مستشعرين لتدفق الحرارة المبردة بالماء يتم توفيرهما لقياس كثافة تدفق الحرارة في المركز وكل زاوية

2. نظام الكمبيوتر (مجموعة واحدة)

- وحدة المعالجة المركزية: Pentium 4 3.0 جيجاهرتز أو أكثر

- ذاكرة الوصول العشوائي: 512 ميجا بايت أو أكثر

- HDD: 80 جيجابايت أو أكثر

- الشاشة: شاشة LCD مقاس 17 بوصة أو أكثر

- الطابعة: ليزر جيت

- البرمجيات: Windows XP أو أكثر

خصائص الأداء الرابع:

الخامس.(ملاحظات)

1. الضمان: سنة واحدة

2. التثبيت والتدريب من قبل المهندس

3. كتيبات ودليل البرمجيات

4. المنفعة: يتم توفيرها من قبل المستخدم النهائي

الخامسأنا．متطلبات التثبيت

شروط التثبيت

2.1 التركيب الداخلي ، الحجم 760 مم * 1850 مم * 850 مم

2.2 مصدر الطاقة: 220V60A ؛

2.3 الغاز: الميثان ، نقاء 99٪ أو أعلى ؛

2.4 الغاز الإضافي: درجة حرارة ثابتة وغاز تدفق ثابت ؛

الرجاء النقر فوق الارتباط أدناه لمراجعة الفيديو الذي يوضح كيفية تثبيت العينة

https://youtu.be/FFNmyXmYtJM

كيفية تثبيت عينة دافع

https://youtu.be/FqhM6OvhjsE

ما هو معدل إطلاق الحرارة؟

معدل إطلاق الحرارة (HRR) هومعدل إطلاق النار للطاقة- يُعرف هذا أيضًا باسم القوة.تُقاس HRR بوحدات واط (W) ، وهي وحدة نظام دولي تساوي واحد جول في الثانية
