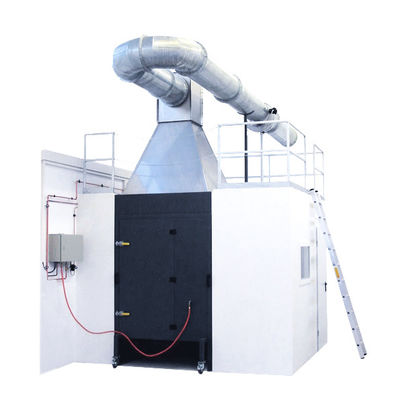

معدات اختبار اللهب الفردي ، غرفة اختبار الحريق 16 لتر / دقيقة

EN13823معدات اختبار القابلية للاشتعال لعنصر الاحتراق الفردي SBI

مقدمة المنتج

اختبار الحرق الفردي هو معيار طريقة جديد تم نشره وتنفيذه من قبل الاتحاد الأوروبي لتقييم خصائص الاحتراق للمواد.يستخدم المعيار نفس مبدأ اختبار حريق الزاوية والمسعر المخروطي.مقياس الاختبار بين الاثنين.اجتاز اختبار SBI اختبار القياس.أثناء تغيير تركيز الأكسجين ، وكذلك معدل تدفق غاز المداخن في خط الأنابيب ، وتركيز ثاني أكسيد الكربون وغيرها من المؤشرات ، يتم حساب معدل إطلاق الحرارة في لحظة معينة من خلال الحساب ، ثم القيمة القصوى لمعدل إطلاق الحرارة و يتم قياس حاصل الوقت أثناء الاختبار ، أي معدل إطلاق الحرارة مؤشر FIGRA ، والذي يستخدم لتصنيف خصائص مثبطات اللهب لمواد البناء.

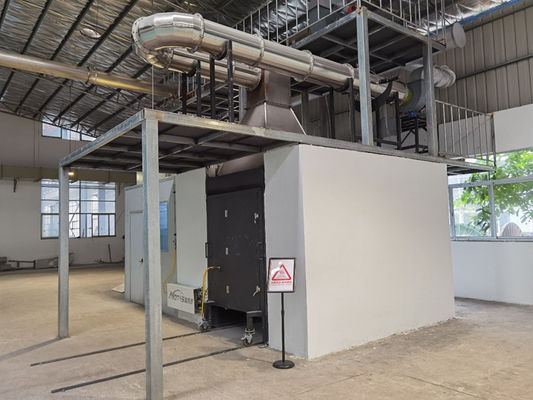

تشتمل معدات الاختبار هذه على معمل احتراق ، وغرفة تحكم ، وعربتين صغيرتين ، وأنبوب عادم ، وإطار ثابت ، ونظام تجميع غاز المداخن ، وجهاز نظام قياس متكامل ، وجهاز جمع وتحليل البيانات ، وجهاز التحكم في إمداد الغاز.

سمات

تشتمل المجموعة الكاملة من المعدات على معدات الاختبار ونظام عادم الدخان وجهاز قياس شامل وما إلى ذلك والتي تتوافق مع EN 13823.

تشتمل معدات اختبار احتراق الوحدة على عربة اختبار ، بما في ذلك موقد رئيسي واحد وموقد إضافي ، يمكن تثبيته بسهولة بمعدات الاختبار ؛إطار ثابت ، غطاء غاز ، مجمع ، أنبوب عادم دخان من النوع J انتظر ؛

عربة صغيرة ، حيث يمكن تركيب قطعتين من العينات المتعامدة بشكل متبادل ، وموقد صندوق الرمل في أسفل الزاوية الرأسية.يجب أن يكون موضع العربة بحيث يغلق الجزء الخلفي من العربة الفتحة الموجودة على جدار غرفة الاحتراق ؛من أجل جعل تدفق الهواء موزعًا بالتساوي على طول أرضية غرفة الاحتراق ، لوحة مثقبة (يتم فتحها عند مدخل الهواء أسفل الجزء السفلي من العربة) تمثل المنطقة 40٪ إلى 60٪ من المساحة الإجمالية ؛قطر الفتحة من 8 مم إلى 12 مم).

يقع المجمع في الجزء العلوي من غطاء الغاز ، مع لوحة خنق ومخرج أفقي متصل بأنبوب العادم.

أنبوب عادم دخان من الفولاذ المقاوم للصدأ SUS304 ، أنبوب دائري عازل للحرارة بقطر داخلي (315 ± 5) مم ، معزول بصوف معدني عالي الحرارة بسمك 50 مم ، ومجهز بالمكونات التالية (على طول اتجاه تدفق الهواء) :

الموصل متصل بالمجمع ؛

يحتوي الأنبوب الذي يبلغ طوله 500 مم على ثلاثة مزدوجات حرارية مدمجة ، ويكون موضع تركيب المزدوجات الحرارية على بعد 400 مم على الأقل من المجمع ؛

أنابيب بطول 1000 مم ؛

كوعان بزاوية 90 درجة (نصف قطر انحناء العمود 400 مم) ؛
