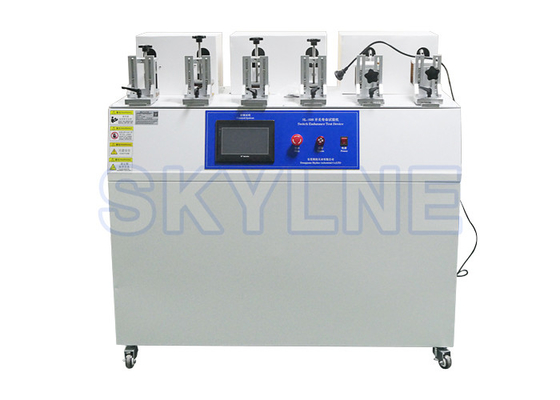

عالية الجودة 6 محطات تبديل اختبار التحمل مع انخفاض السعر

1. نظرة عامة على تبديل اختبار التحمل

تم تصميم جهاز الاختبار هذا وفقًا للأحكام المقابلة لـ GB2099.1 ، GB17465.1 ، GB15092.1 ، ويستخدم لاختبار معدات اختبار الحياة لمنتجات التبديل للاستخدامات المنزلية وما شابهها.

ومتصلة بصندوق التحميل لاختبار العمر الكهربائي للمقابس والمآخذ والمقارنات ومفاتيح الأجهزة.

من الضروري اختبار المعدات لمراقبة الجودة وفحص الجودة من قبل قسم فحص الجودة لمصنعي الملحقات الكهربائية والأجهزة المنزلية.

ثانيًا.بناء

تتبنى آلة اختبار عمر مقبس المفتاح والمقبس الأسطوانة للقيام بالطاقة ، ودفع مجموعة الشرائح باستخدام أداة التوصيل لإجراء حركة خطية ترددية ، وذلك لإكمال عمل التبديل وإيقافه.يتم التحكم في تردد العمل ووقت التشغيل / الإيقاف عن طريق PLC (وحدة تحكم قابلة للبرمجة) وشاشة تعمل باللمس ، وهي سهلة التشغيل ويمكن التحكم فيها بشكل موثوق.

ثالثا.المؤشرات الفنية الاساسية

1. عدد مواد الاختبار: ست محطات ، بما في ذلك محطة واحدة أو محطتين لاختبار التبديل الدوراني ، وثلاث أو أربع محطات اختبار التبديل الهزاز ، وخمس أو ست محطات اختبار التبديل بضغطة زر.

2. سرعة الاختبار: زر التبديل: 5 ~ 60 مرة / دقيقة قابلة للتعديل.مفتاح دوار 1 ~ 10 مرات / دقيقة قابل للتعديل (ملاحظة: مرة واحدة لدورة متبادلة).

3. عدد الاختبارات: يمكن ضبط 1 ~ 999999 مرة.

4. وقت التشغيل: 0 ~ 999.9 ثانية (دقيقة) قابل للتعديل.

5. وقت الانفصال: 0 ~ 999.9 ثانية (دقيقة) قابل للتعديل ؛

6. سرعة الدوران: يمكن ضبط 5 ° ~ 360 ° / ثانية

7. زاوية الدوران: 5 ° ~ 7200 ° يمكن ضبطها

8. عدد التروس: 1 ~ 10 تروس يمكن ضبطها

9. وضع الدوران: دوران في اتجاه عقارب الساعة ، تحديد المواقع بدقة لمحرك السائر

10. امدادات الطاقة: AC220V / 50Hz.

11.استخدام البيئة: درجة الحرارة 0 ~ 40 ℃ ، الرطوبة النسبية ≤ 85٪ ، لا اهتزاز عنيف ، صدمة ، اهتزاز ، وأماكن هواء غير قابلة للتآكل.

رابعا.واجهة الاختبار

يستخدم نظام التحكم شاشة تعمل باللمس.عند تحديد الوظائف وإعداد المعلمات ، ما عليك سوى الضغط على الزر الخاص بخيار الوظيفة بإصبعك وفقًا للإرشادات الموجودة على الشاشة ، ولا تضغط بشدة لتجنب إتلاف فيلم الشاشة.

المحطة 1: أدخل واجهة اختبار المحطة 1.

محطات العمل الأخرى هي نفسها محطة عمل واحدة

1.افتح الشاشة

الصورة 1.

2- اختبار المفتاح الدوار (المحطة 1 أو المحطة 2.)

                                                             الصورة 2

(1).عدد الاختبارات: اعرض العدد الفعلي لمرات اختبار كل محطة ، والمربع الأحمر هو عدد الإعدادات.

(2).الفاصل الزمني للعتاد: يمكن ضبط الفاصل الزمني لإعداد الترس 0-99.9S.

(3).زاوية الاختبار: يمكن ضبط 5 ° ~ 360 °

(4).ضبط التروس: اضبط عدد تروس العينة

(5).سرعة الاختبار: يمكن ضبط 5 ° ~ 360 ° / ثانية

(6).حالة التشغيل: يومض عند الاختبار ، لا يومض عند التوقف.

(7).خيارات تحديد الهوية: نعم يحدث الإنذار عندما ينتج عن المنتج تمريرة طويلة أو فاصل طويل.لا لا يكتشف ما هو جيد أو سيئ من العينة ويتوقف عند الوصول إلى عدد الاختبارات.

(8). ابدأ: ابدأ كل مفتاح عند الضغط عليه

(9).التوقف: أوقف اختبار مفتاح البت عند الضغط عليه.

(10).مسح: امسح عدد اختبارات مفتاح البت.

(11).إصدار الإنذار: عند حدوث الإنذار ، اضغط على هذا الزر لإيقاف التنبيه.

(12).تأكيد المنشأ: بعد ضبط أصل العينة يدويًا ، اضغط على تأكيد الأصل للبدء ، وليس لتأكيد عدم إمكانية بدء الأصل ، لحماية مفتاح العينة.

3.اختبار المفتاح المتأرجح ومفتاح الضغط على الزر (المحطة 3-6)

الصورة 3

(1) عدد الاختبارات: اعرض العدد الفعلي للاختبارات في كل محطة ، والمربع الأحمر هو الرقم المحدد.

(2) وقت التشغيل: اضبط / اعرض وقت التشغيل لكل محطة أثناء الاختبار.

(3) إعداد السكتة الدماغية: اضبط حد قضيب الجر: يمكن ضبط 0-50 مم

(4) وقت الفصل: اضبط / اعرض وقت فصل كل محطة أثناء الاختبار.

(5) ضبط السرعة: يمكن ضبط 0-100 مللي متر / ثانية

(6) حالة التشغيل: وامض عند الاختبار ، لا تومض عند التوقف

(7) خيارات التعريف: نعم يحدث الإنذار عندما ينتج عن المنتج خطأ طويل أو فاصل طويل ؛لا يتم الكشف عن أي سلعة أو سيئة في العينة ، توقف عند الوصول إلى عدد الاختبارات

(8) ابدأ: ابدأ كل مفتاح عند الضغط عليه

(9) توقف: أوقف اختبار مفتاح البت عند الضغط عليه.

(10) مسح: امسح بيانات الاختبار لمفتاح البت.

(11) إصدار الإنذار: اضغط على هذا الزر لتحرير الإنذار عند حدوثه.

طريقة التشغيل

1. تركيب مفتاح دوار.

تركيب العينة: قم أولاً بتثبيت المفتاح الدوار للتدوير إلى الموضع الأولي ، ثم قم بربط المفتاح الدوار على التركيب الأيمن ، ثم قم بتثبيت الرأس الدوار على ظرف الظرف بمقبض يدوي خاص (انظر الصورة أدناه)

2. تركيب مفتاح الروك / المفتاح.

قم بتركيب المفتاح المتأرجح / المفتاح بإحكام في الوحدة واضبط الوضع لأعلى ولأسفل ولليسار ولليمين

3.طريقة اختبار

(1) قم بتثبيت العينة وضبط الموضع ، وقم بتوجيهها باليد بحيث يمكن تشغيل وإيقاف تشغيل المفتاح قيد الاختبار بشكل طبيعي.

(2) قم بإعداد جميع معلمات الاختبار وفقًا لمتطلبات الاختبار.

(3) اختبر دون الكشف عن سلعة أو سيئة العينة ، حدد عدم تحديد الهوية ، توقف بعد الوصول إلى العدد المحدد من المرات.

(4) الكشف عن العينة الجيدة أو السيئة أثناء الاختبار ، ووضع العينة على محطة التحميل واختيار تحديد الهوية.

(5) اضغط على مفتاح "ابدأ" ، يبدأ الاختبار ، اضغط على مفتاح "إيقاف" ، يتوقف الاختبار.عندما يصل الاختبار إلى عدد محدد مسبقًا من المرات ، يتوقف الاختبار تلقائيًا ، اضغط على "صفر" لصفر بيانات الاختبار.

(6) بعد الاختبار ، قم بإيقاف تشغيل الطاقة.

التبديل وتحميل الأسلاك

السادس.يحذر

1. يجب تنظيف الجهاز بشكل متكرر.

2. أثناء العمل ، تجنب إعاقة حركة الأجزاء المتحركة بشكل مصطنع.

يجب تأريض القشرة.

1. يجب تنظيف الجهاز بشكل متكرر.

2. أثناء العمل ، تجنب إعاقة حركة الأجزاء المتحركة بشكل مصطنع.

يجب تأريض القشرة.
