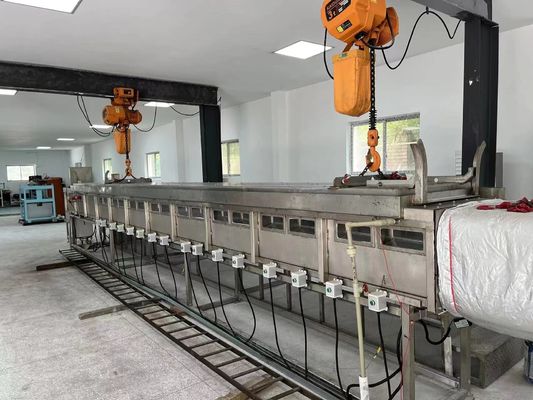

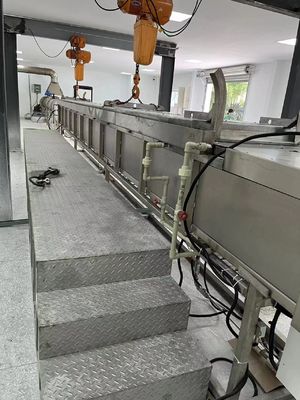

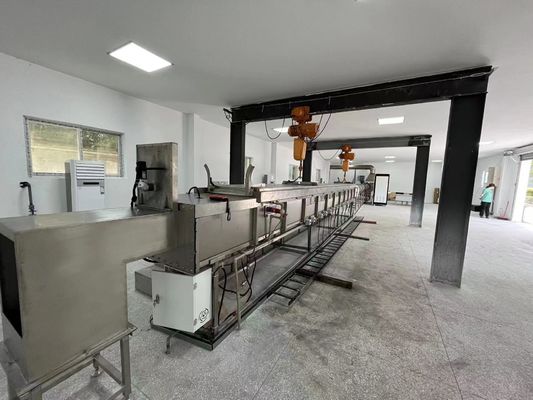

غرفة فرن نفق ASTM E84 شتاينر لحرق سطح مواد البناء

غرفة فرن نفق ASTM E84 شتاينر لخصائص حرق السطح لمواد البناء

التصميم المشار إليه بالمعايير أدناه

ASTM E84: طريقة الاختبار القياسية لخصائص حرق السطح لمواد البناء.

اقتراح تصميم غرفة فرن نفق شتاينر

2.1 ملخص

هذا الحل التقني لغرفة فرن نفق شتاينر يعتمد على تكامل الأجهزة والكهرباء ، ويستخدم نظام التحكم المتقدم متعدد الوظائف من OMRON للجمع بين تسلسل الإشعال ، وسلامة الاحتراق ، والتشابك الكهربائي ، والتحكم التلقائي في درجة الحرارة ، والضبط اليدوي ، وإنذار المراقبة ، والحصول على البيانات / الاتصال في جهاز واحد.يستخدم نظام التحكم في درجة حرارة الفرن والضغط نظام التحكم المكون من وحدة تحكم OMRON + برنامج Advantech + Visual Basic للتحكم التلقائي والمراقبة عبر الإنترنت.تعمل محطة تشغيل Advantech للكمبيوتر العلوية وتراقب معلمات العملية الضرورية للفرن.لديها تخزين البيانات والتفتيش والطباعة.، ووظائف أخرى.في الوقت نفسه ، وفقًا لمتطلبات معايير UL910 / NFPA262 ، يمكن إعداد غرفة اختبار احتراق مخصصة لاختبار الاحتراق ، وتعزل غرفة اختبار الاحتراق هذه بشكل فعال فرن النفق الأفقي من شتاينر ، قم بتثبيت نهاية قياس كثافة الدخان في غرفة مظلمة ، تجنب التداخل من الضوء الخارجي ； منطقة اختبار الحرق ، اعتماد طريقة تصميم مستقلة ، وفقًا للمتطلبات القياسية ، يجب أن توفر تدفقًا مجانيًا للهواء.لذلك ، أثناء الاختبار بأكمله ، احتفظ بالغرفة تحت ضغط هواء متحكم به من 0-12 باسكال (حجم ماء 0-0.05 بوصة) أعلى من ضغط الهواء المحيط. ، يتم الحفاظ على درجة الحرارة عند 18.3 درجة مئوية - 26.7 درجة مئوية (65 درجة مئوية) F-80 ° F) ورطوبة نسبية 45-60٪.

2.1.1 شروط التصميم

 نوع الفرن: فرن نفق أفقي من شتاينر

أبعاد الفرن الرئيسية: حجم الفرن 7620 مم * 451 مم * 305 مم

عدد أغطية الفرن: فرن النفق الأفقي من شتاينر: غطاء فرن واحد

درجة حرارة عمل الفرن: تصل إلى 600 (درجة حرارة غاز المداخن)

 الوقود: الميثان بدرجة نقاء لا تقل عن 95٪

 القيمة الحرارية للوقود: 3500 وحدة حرارية بريطانية / رطل

 ضغط الوقود: 0.4-0.5 ميجا باسكال

 طراز الموقد: شعلة مزدوجة 3/4 بوصة على شكل حرف U

 درجة حرارة العادم لأنبوب المداخن: <250 درجة مئوية ، وعادة ما يتم التحكم في درجة حرارة غاز المداخن في غضون 200 درجة مئوية.

طريقة اختبار الشيء المختبَر: الرفع الأفقي لسقف الفرن المكون من فرن

شروط التصميم 15KVA ، 380V / 220V ، 3 مراحل.ملاحظات: يمكن تخصيص الجهد.

2.1.2 المعلمات الهيكلية

1.  هيكل الفرن: طوب حراري + صفيحة فولاذية مقاومة للصدأ SUS304
2.  هيكل الفرن السفلي: طوب حراري 229 مم × 114.5 مم × 64 مم
3.  نوع وكمية الشعلة: شعلة مزدوجة 1/4 بوصة على شكل حرف U.
4.  طريقة عادم الدخان: عادم دخان ميكانيكي + خلط هواء بارد على الجدار الخلفي
5. طريقة فتح باب الفرن: رفع وترجمة سقف الفرن المكون الأفقي (بناء العميل)
6. مخطط الفرن

2.1.4 الغرض:

غرفة فرن نفق شتاينر هي uSed لاختبار ASTM E84 لمواد البناء.

2.1.5 مبادئ التصميم

اعتماد مبادئ التكنولوجيا المتقدمة والموثوقية والسلامة والعقلانية الاقتصادية

2.2 هيكل الفرن

2.2.1 غلاف الفرن

يتكون الهيكل الفولاذي للفرن من أنبوب مربع / طرف أنبوب مستطيل ، وجانب قائم ولوحة فولاذية لجسم الفرن.بعد أن يتم لحامها بقوة عالية ، فإنها تشكل كتلة صلبة ، والتي يمكن استخدامها دون تشوه لفترة طويلة.

صفيحة جسم الفرن الفولاذية: SUS304، δ = 3mm

إطار الفرن: Q235-A ، أنبوب مربع / أنبوب مستطيل

قضبان الفرن العرضية: Q235-A ، أنبوب مربع / أنبوب مستطيل

النافذة: زجاج كوارتز وزجاج مزدوج الطبقة ، δ = 3 مم ، 70 مم ± 6 مم × 280 مم ± 38 مم

يوفر المصراع ارتفاعًا يصل إلى 74 ~ 78 مم من مستوى أرضية الغرفة.يمكن تعديل المصراع.

يقع الموقد في 1372 ± 10mm من مدخل الهواء.منفذ سرعة الهواء 381 ± 5 مم من مدخل الهواء.

مواقع المزدوجات الحرارية

1. توجد المزدوجة الحرارية 18 awg في 7000 ± 10mm من منفذ الموقد (مكشوف في الهواء) ؛
2. توجد المزدوجات الحرارية 18 awg في 3960 ± 10mm من منفذ الموقد (مضمن أسفل الأرضية) ؛

توجد المزدوجة الحرارية 18 awg في 7090 ± 10mm من منفذ الموقد (مضمن أسفل الأرضية).

يتم تصنيع الحواف من الفولاذ Q235-A ، مع جهاز تبريد بالماء.

2.2.2مواد مقاومة الفرن

يتكون بناء فرن الاختبار من الطوب الحراري ،في الوقت نفسه ، من أجل توفير الاضطرابات الهوائية المطلوبة أثناء عملية الاحتراق ، يتم الحصول عليها عن طريق وضع ستة طوب حراري مقاوم للحرارة بطول 229 مم × عرض 114.5 مم × 64 مم (خط عمودي طويل للجدار وخط متوازي بطول 114.5 مم) .وفقًا لخط مركز الموقد المقاس لخط الوسط من الطوب الحراري ، الطوب الحراري بالقرب من النافذة (بدون إعاقة النوافذ) 1.98 م ± 152 مم ، 3.96 م ± 152 مم و 5.79 ± 152 مم ، مسافة الجانب الآخر هي 1.37 م ± 152 مم ، 2.90 م ± 152 مم و 4.88 م ± 152 مم.

أعلى مقاومة للحرارة: 1427 (2600 ℉)

الكثافة الظاهرية: 0.77 ± 0.046 جم / سم 3

الموصلية الحرارية عند متوسط ​​درجة الحرارة:

260 أوم (500 أوم) 0.23 واط / م · ℃

538 أوم (1000 أوم) 0.27 واط / م · ℃

815 أوم (1500 أوم) 0.32 واط / م · ℃

1093 أوم (1500 أوم) 0.37 واط / م · ℃

2.2.3باب الفرن وآلية الضغط

باب الفرن العملية فوق جسم الفرن ، كجهاز ختم لجسم الفرن.تتكون من عوازل معدنية وغير عضوية ، عوازل مكونة من عوازل غير عضوية ، مادة عازلة غير عضوية بسمك 51 مم ± 6 مم

باب الفرن الأفقي ملحوم بقسم فولاذي ، استخدم طريقة الرفع العمودي ذات الوزن الذاتي للضغط ، ومراقبة حالة الفرن ، ونوافذ المراقبة المثبتة على جانبي جدار الفرن ، للحصول على ختم فعال ، يعمل مانع تسرب المياه الفعال ختم بين باب الفرن وجسم الفرن ، لا يمكن أن يوفر استخدام ماء الصنبور كمصدر للمياه المتداولة ختمًا لفحص الجودة لجسم الفرن وباب الفرن ، ولكن أيضًا يزيل الحرارة أثناء اختبار الاحتراق وفعالية حماية جسم الفرن.

يجب أن يوفر المختبر رافعة لرفع الغطاء.

الأعلى.استخدام فعال لدرجة حرارة تصل إلى 1050 درجة مئوية

الكثافة: 335 ± 5 كجم / م 3 ؛

الموصلية الحرارية: 0.085W/mK@400 ℃

البعد 7620 ± 50 مم * 451 ± 5 مم * 305 ± 5 مم
