جهاز اختبار SAE J2302 للفعالية الحرارية لعزل الأكمام

جهاز اختبار SAE J2302 للفعالية الحرارية لعزل الأكمام

مقدمة المنتج

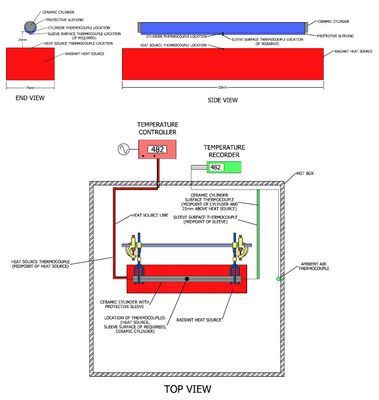

يجب أن يسمح اختبار المقعد هذا بقياس مقاومة التدفق الحراري المشع للمواد العازلة في الأكمام أو الأنابيب أو الشريط.يتم تحديد فعالية الغلاف عن طريق قياس فرق درجة الحرارة لأسطوانة من السيراميك الأسود وبدون جلبة واقية.

تعبير

هوت بوكس ​​(المرفق 2)

أبعاد داخلية 500 × 500 × 500 مم.

هيكل من الألومنيوم مع لوح عازل (ستانلس ستيل + ​​عازل + ستانلس ستيل) في الأسفل والجوانب.

يجب توفير نظام فتح وإغلاق على الوجه العلوي.

يجب توفير باب به فتحة على الوجه الأمامي.

كما يتم توفير أقدام بخيارين: أقدام بطول 2-10 سم توضع على منضدة أو أقدام من 50-80 سم توضع على الأرض

مصدر الحرارة المشعة (الملحق 3)

Radiant "Itech" (712400) 1500W متوفر بالفعل في GREMTEK - توفير غلاف لتثبيت الإشعاع وعزل الوجه الخلفي - التنظيم عبر مستشعر لا يلامس في مركز الإشعاع (KEYENCE FT-H50 - الملحق 4)

الحرارية K (المرفق 4)

مسبار حراري من النوع K مع زوجين ظاهرين - SV2000.

يتم تعويض إنهاء الموصل المصغر للذكور.

منظم / مسجل أو نظام أتمتة

يجب أن يسمح المنظم بتنظيم درجة الحرارة على سطح مصدر الحرارة.

يجب أن يتم التنظيم عبر المزدوج الحراري اللاتلامسي (مثل Keyence FT-H50K - الملحق 4).

يجب أن يخزن المسجل أو نظام التشغيل الآلي جميع قياسات درجة الحرارة (المصادر والمزدوجات الحرارية من النوع K).

يجب أن تكون هذه البيانات قابلة للاسترداد بسهولة من أي جهاز كمبيوتر متصل بالشبكة.يمكن معالجة استخراج البيانات عبر Excel.

يجب أن يسمح المُسجل أو نظام التشغيل الآلي بتعريف:

أي ازدواج حراري يتحكم في مصدر الحرارة. تردد التسجيل (مثال: تسجيل درجة الحرارة كل 1 أو 5 ثوانٍ).

تسجيل وقت البدء والانتهاء (إن أمكن)

أضف تعليقات (إن أمكن)

حدد اسمًا للمزدوجات الحرارية المتصلة (إن أمكن)

قادرة على تسجيل ما يصل إلى 12 مزدوجًا حراريًا من النوع K مع قابس MMK للموصلات المصغرة (الملحق 4)

دعم الاسطوانة

يجب أن يكون هذا قادرًا على إمساك الأسطوانة بثبات في نهاياتها بالتوازي مع هذا الإشعاع وفقًا لأقطار مختلفة.

يجب أن يكون من السهل متابعة عملية تفكيك الأسطوانة لاستبدالها (الاختبار مع الحماية أو بدونها).

يجب أن تكون المسافة بين الوجه المشع والسطح المشع قابلة للتعديل بسهولة من 5 إلى 100 مم.

يجب أن يكون نظام تحديد المواقع قابلاً للتكيف لاستخدام دعامات أخرى غير الأسطوانات.على سبيل المثال: اللوحات ، أجزاء العملاء ، ...

يجب أن يكون نظام تحديد المواقع هذا قابلاً للتكيف لاستخدام دعامات أخرى غير الأسطوانات.لوحة على سبيل المثال ، أجزاء العملاء ، إلخ.
