مكان المنشأ: | الصين |
اسم العلامة التجارية: | SKYLINE |
Model Number: | SL880 |
الحد الأدنى لكمية: | وحدة 1 |
---|---|
الأسعار: | negotiated |
تفاصيل التغليف: | حالة الخشب الرقائقي |
وقت التسليم: | 35 يوم عمل |
شروط الدفع: | خطاب الاعتماد، تي/تي |
القدرة على العرض: | 1 وحدة / شهر |
تحليل البيانات: | برمجيات تحليل البيانات | عناصر الاختبار: | معدل إطلاق الحرارة، معدل إنتاج الدخان، وقت الإشعال، معدل انتشار اللهب، إلخ. |
---|---|---|---|
بيئة الاختبار: | درجة الحرارة: 20-40 درجة مئوية؛ الرطوبة: 20-80% رطوبة نسبية | مادة: | الفولاذ المقاوم للصدأ |
وزن: | ≤ 200 كجم | دقة الاختبار: | ± 1٪ |
استهلاك الطاقة: | ≤ 1000 واط | اسم المنتج: | اختبار القابلية للاشتعال لمواد البناء |
تسليط الضوء: | فرن غرفة درجة حرارة عالية 1000 واط,فرن غرفة درجة حرارة عالية عمودي |

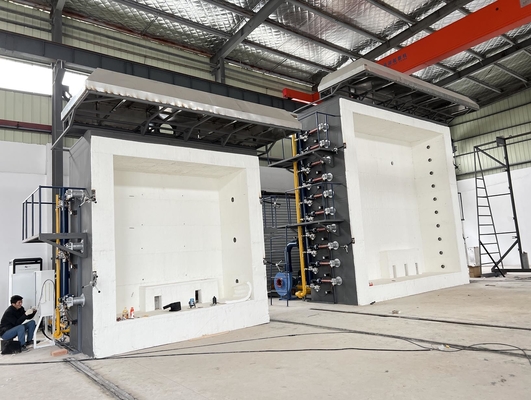

فرن عمودي ذو درجة حرارة عالية
I. نطاق التطبيق:
1.1 ينطبق على اختبار مقاومة الحريق للأبواب ومجموعات المصراع المثبتة في فتحات عناصر الفصل الرأسي؛مثل الأبواب المفصلية، والأبواب المحورية، والأبواب المنزلقة الأفقية، والأبواب المنزلقة الرأسية، (بما في ذلك الأبواب المنزلقة والأبواب المقطعية)، والأبواب الدوارة، والأبواب المنزلقة الأخرى القابلة للطي، والأبواب ذات الرفرف، والألواح التي يمكن تحريكها في الحائط، وما إلى ذلك، وكذلك اختبار مقاومة الحريق لأبواب المباني ذات الأبواب بدون أبواب ومصاريع.
ثانيا.المعايير
2.1 المطابقة للمعيار BS EN 1364-1: 2015: "اختبار مقاومة الحريق لغير الحاملات الجزء 1: الجدران
2.2 المطابقة مع المعيار BS EN 1364-3: 2014: "اختبار مقاومة الحريق للجدران غير الحاملة. الجزء 1: الجدران الستارية. تجميعات السلامة الهيكلية الكاملة".
2.3 المطابقة مع المعيار BS EN 1364- 4: 2014 "اختبار مقاومة الحريق للعناصر غير الحاملة. الجزء 4 الحائط الساتر، تكوين المكونات
2.4 مطابق للمواصفة BS EN 1365-1:2012 "اختبار مقاومة الحريق للمكونات الحاملة للحمل الجزء 1: الجدران".
2.5 المطابقة مع BS EN 1365-5:2004 "اختبار مقاومة الحريق للعناصر الحاملة الجزء 5: الشرفات والممرات
2.6 المطابقة مع BS EN 1365-6:2004 "اختبار مقاومة الحريق للعناصر الحاملة للحمل الجزء 6: السلالم
2.7 المطابقة مع BS EN 1366-2:2015 "اختبار مقاومة الحريق لمنشآت الخدمة الجزء 2 مخمدات الحريق
2.8 المطابقة مع BS EN 1366-3:2009 "اختبار مقاومة الحريق لمنشآت الخدمة الجزء 3 موانع التسرب غير المنفذة
2.9 المطابقة مع BS EN 1366-5:2010 "اختبار مقاومة الحريق لمنشآت الخدمة الجزء 5 الممرات المساعدة وأعمدة التهوية
2.10 المطابقة مع BS EN 1634-1:2014+A1:2018 "اختبار مقاومة الحريق لمجموعات الأبواب والغطاء الجزء الأول حريق الأبواب والأغطية
3.12 التوافق مع BS EN 1634-2:2008 "اختبار مقاومة الحريق لمكونات أجهزة البناء للأبواب والمصاريع وملحقات وتجميعات النوافذ القابلة للتشغيل الجزء 2
3.13 التوافق مع المعيار BS EN 1634-3: 2004 "اختبار مقاومة الحريق لمكونات الأبواب واللفافة الجزء 3 أبواب الدخان واللفافة".
3.14 المطابقة مع BS EN 13381-2: 2014 "طرق الاختبار لتحديد مساهمة المكونات في مقاومة الحريق. حماية الهياكل الرأسية
3.15 المطابقة مع المعيار BS EN 13381-4:2013 "طرق الاختبار لتحديد مساهمة الأعضاء في مقاومة الحريق الجزء 4 الحماية السلبية للهياكل الفولاذية
3.16 المطابقة مع المعيار BS EN 13381-7:2019) "طرق اختبار تحديد مساهمة الأعضاء في مقاومة الحريق الجزء 7 الحماية المطبقة على الأعضاء الخشبية
3.17 المطابقة للمعيار BS EN 13381-8: 2013 "طرق الاختبار لتحديد مقاومة الحريق للأعضاء طرق حماية الأعضاء الفولاذية المطبقة على الأعضاء الفولاذية
3.18 المطابقة للمعيار BS EN 13381-9: 2015 "طرق الاختبار لتحديد مساهمة الأعضاء في مقاومة الحريق. تطبيق أنظمة الحماية من الحرائق للعوارض الفولاذية ذات فتحات الويب
3.19 مطابق للمعيار ASTM E119: 2012 "طرق اختبار الحريق لهياكل ومواد البناء
3.20 يتوافق مع معيار UL 10B: معيار 2008 لاختبار الحريق لمجموعات الأبواب
3.21 التوافق مع UL 10C: معيار 2009 لاختبار الحريق لمجموعات الأبواب تحت ضغط إيجابي
ثالثا.ميزات الأداء الرئيسية:
3.1 يمكن استخدام فرن واحد لأغراض متعددة ويمكن أن يكون متوافقًا مع معايير متعددة.
3.2 اعتماد بطاقة اقتناء عالية الدقة لجمع البيانات من مختلف الجوانب مثل درجة الحرارة والضغط ومعدل التدفق لكل طريق، وتحليلها ومعالجتها والتحكم بها بواسطة الكمبيوتر الصغير لإنتاج إعادة إنتاج في الوقت الفعلي للمعلومات الحقيقية في وقت الاحتراق، وبشكل مباشر استخلاص النتائج من خلال تحليل وتحديد الحواسيب الصغيرة؛تعتمد الآلة بأكملها جميع الأجهزة عالية الجودة لضمان أن النظام ذو جودة عالية وتشغيل عالي السرعة ومتقدم.
3.3 اعتماد بطاقة اكتساب عالية الدقة + وحدة متعددة الدوائر + PLC + كمبيوتر، وتنفيذ وضع التحكم الآلي PID، مع استقرار ممتاز وتكرار وإمكانية تكرار نتائج.
3.4 اعتماد واجهة التشغيل WINDOWS XP وLabView، وهو برنامج تطوير خاص للمعدات الدقيقة العالمية، ونمط الواجهة جديد وجميل وبسيط.أثناء الاختبار، يتم عرض نتائج القياس في الوقت الفعلي ويتم رسم المنحنى المثالي ديناميكيًا، ويمكن حفظ البيانات وقراءتها وطباعتها بشكل دائم.مع الذكاء العالي، وتشغيل القائمة الموجهة، والميزات السهلة والبديهية، بحيث تكون نتائج الاختبار أكثر دقة.
3.5 العمر التصميمي للفرن أكثر من 15 عامًا، وقد تم بناء الفرن بتقنية GOVMARK (Gomak) الأمريكية.هيكل من خمس طبقات، عندما تكون درجة حرارة الطبقة الداخلية 1300 درجة مئوية، تكون درجة حرارة الطبقة الخارجية هي درجة حرارة الغرفة؛عمر خدمة طويل، من السهل استبدال المادة العازلة للطبقة الداخلية (الأجزاء القابلة للتآكل).
3.6 أنظمة حماية السلامة المتعددة بما في ذلك الحماية الحرارية لمجاري الهواء، وحماية إطلاق الضغط، وحماية التسرب، وكشف تسرب الغاز، وحماية سلامة خط الغاز، وحماية سلامة الموقد وغيرها من مرافق السلامة لتعزيز عامل الأمان في جميع الجوانب.
3.7 يتم تبريد الهواء الساخن ذو درجة الحرارة العالية المستخرج من الفرن بالماء والهواء، ويستخدم الماء الماء المتداول، مما يحسن الحفاظ على الطاقة.
رابعا.التصميم الهندسي الإنشائي للفرن
4.1 بناء الفرن: تم تصميم الفرن ليدوم لأكثر من 15 عامًا، وتم بناء الفرن باستخدام تقنية GOVMARK (Gomak) من الولايات المتحدة الأمريكية.هيكل من خمس طبقات، عندما تكون الطبقة الداخلية 1300 درجة مئوية، تكون درجة حرارة الطبقة الخارجية هي درجة حرارة الغرفة؛عمر خدمة طويل، من السهل استبدال المادة العازلة (الأجزاء القابلة للتآكل) للطبقة الداخلية.الهيكل المكون من خمس طبقات، من الخارج إلى الداخل، هو كما يلي: الطبقة الأولى عبارة عن إطار فولاذي؛الطبقة الثانية مبنية بالطوب الأحمر كمحيط.الطبقة الثالثة هي الأسبستوس المقاوم للحرارة العالية.الطبقة الرابعة هي الطوب الحراري.الطبقة الخامسة تحتوي على قطن الزركونيوم المقاوم للحرارة العالية ودرجة حرارته الحرارية 1600 درجة مئوية.
4.2 مواد مقاومة لدرجات الحرارة العالية.
4.2.1 الطوب الحراري: استخدم درجة الحرارة لأعلى مقاومة لدرجة الحرارة 1750 درجة مئوية، ومقاومة درجات الحرارة العالية لفترة طويلة 1600 درجة مئوية، والكثافة الظاهرية 1.0 جم / سم 3، وقوة ضغط درجة حرارة الغرفة أعلى من 3.2 ميجاباسكال، و1400 درجة مئوية تغيير الخط المعاد تسخينه بنسبة 0.5٪، حراري الموصلية أفضل من 0.4 واط / م - ك.
4.2.2 مادة رابطة حرارية صناعية للربط: درجة حرارة الاستخدام 1400 درجة مئوية.
4.2.3 القطن المقاوم للحرارة العالية للفرن: استخدام القطن المقاوم للحرارة العالية المحتوي على الزركونيوم، بسمك 50 مم، ودرجة حرارة حرارية طويلة الأمد تصل إلى 1600 درجة مئوية، ومواد عزل خاصة بالفرن الصناعي.
4.3 مادة الإطار: الاختيار وفقًا لـ "دليل تصميم الفرن الصناعي" (الإصدار الثالث)، الفصل 11 - الأجزاء الهيكلية للفرن، القسم 3 - اختيار الفولاذ، عمود الفرن، العمود الجانبي، عارضة القدم المقوسة، العارضة العرضية القوية وقضيب الربط، إلخ اختر الصلب Q235-A، لوحة الصلب الجدار الخارجي للفرن اختر الفولاذ Q215-A.المواد الفولاذية للفرن: لا تقل عن Q235؛صفيحة فولاذية للفرن: سمك ≥ 3 مم.مادة جسم الفرن الأفقي باستخدام إطار فولاذي، قابلة للاستبدال.
4.4 حجم الفرن: 3000 مم (عرض) * 3000 مم (ارتفاع) * 1500 مم (عمق).
4.5 الهيكل الفولاذي للفرن والمعالجة المضادة للتآكل للأنابيب: باستخدام ثلاث طبقات من الطلاء، كل الطلاء المضاد للتآكل مقاوم لدرجات الحرارة العالية، الطبقة الخارجية من الأسود والرمادي.
