AITM 2.0006 OSU اختبار معدل إطلاق الحرارة لمواد الطيران

AITM 2.0006 OSU اختبار معدل إطلاق الحرارة لمواد الطيران

  • AITM 2.0006 OSU اختبار معدل إطلاق الحرارة لمواد الطيران
  • AITM 2.0006 OSU اختبار معدل إطلاق الحرارة لمواد الطيران
  • AITM 2.0006 OSU اختبار معدل إطلاق الحرارة لمواد الطيران
  • AITM 2.0006 OSU اختبار معدل إطلاق الحرارة لمواد الطيران
AITM 2.0006 OSU اختبار معدل إطلاق الحرارة لمواد الطيران
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLINE
إصدار الشهادات: CE
رقم الموديل: SL833
شروط الدفع والشحن:
الحد الأدنى لكمية: وحدة 1
الأسعار: negotiated
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 30 يوم عمل
شروط الدفع: T / T ، L / C ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1 وحدة / شهر
اتصل
مفصلة وصف المنتج
اختبار معدل إطلاق الحرارة: اختبار مواد الطيران المعيار: اي تي ام 2.0006، بي اس اس 7322
متطلبات الكهرباء: 220 فولت، 35 أمبير درجة الحرارة المحيطة: 10 درجة مئوية إلى 35 درجة مئوية
البعد: 760 مم (عرض) × 1850 مم × (ارتفاع) × 850 مم (عمق) الوزن: 218 كجم
تسليط الضوء:

AITM 2.0006 اختبار معدل إطلاق الحرارة,اختبار معدل إطلاق الحرارة لمواد الطيران,جهاز اختبار مواد الطيران

,

Aviation Materials Heat Release Rate Tester

,

Aviation Materials Osu Tester

غرفة اختبار احتراق الفولاذ المقاوم للصدأ



اختبار OSU لمعدل إطلاق الحرارة.pdf

معلومات عن المنتج

تم تصميم اختبار OSU لمعدل إطلاق الحرارة المعتمد من قبل FAA من إدارة الطيران الفيدرالية في الولايات المتحدة في الأصل من قبل سميث من جامعة ولاية أوهايو في عام 1972 ،وأصبحت في وقت لاحق جهاز اختبار الاحتراق المعين من قبل إدارة الطيران الفيدرالية لاختبار معدل إطلاق الحرارة من المواد الجويةمعايير الاختبار هي FAR Part 25 Appendix F Part IV، إيرباص AITM 2.00. 06، بوينغ BSS 7322



المواصفات

A. الوحدة الرئيسية

1الوحدة الرئيسية (مجموعة واحدة)

1) أبعاد الجهاز:760mm (W) x 1850mm x (H) x 850mm (D)

2) غرفة الاختبار

- مصدر الحرارة المشع وتأكد من أن كثافة تدفق الحرارة هي 35 ± 0.5kW / م2

- هذا سوف يحدد ما إذا كانت المادة تتوافق مع متطلبات FAR 25.853

- أربعة عناصر كربيد السيليكون من نوع LL 508mm × 16mm مع المقاومة الاسمية 1.4 Ohms كمصدر حرارة مع غطاء من الفولاذ المقاوم للتآكل

- عاكس مصنوع من الفولاذ المقاوم للصدأ يقع خلف العناصر

- أمام العناصر، قناع على شكل ماسة مقطوعة، مصنوعة من الفولاذ المقاوم للصدأ، وهذا يوفر كثافة تدفق الحرارة موحدة على المنطقة التي تشغلها العينة العمودية 151 × 151mm

- تجميع العصا لإضاءة المحرّك العلوي ومحارق المعايرة

- مراقبين طاقة عالميين لسهولة ضبط تكافؤ تدفق الحرارة

- حارقات غاز الميثان العليا والأسفل (مع إشعال الشرارة)

- الحرارة لقياس معدل إطلاق الحرارة، مع خمسة وصلات الحرارة الساخنة في المدخنة وخمسة وصلات الحرارة الباردة في غرفة الهواء

3) حاملات العينات (1 مجموعة)

-حاملين لعينة

- كل حامل عينة مصنوع من الفولاذ المقاوم للصدأ

2نظام توزيع الهواء ((1 مجموعة)

-درجة حرارة الهواء 21-24 درجة مئوية

- الهواء بمعدل تدفق 0.043m3/ثانية أو أكثر

- لوحة دائرية ذات حافة مربعة فتحة 0.5±0.1mm

- تقع في أنبوب دائري بقطر 38 ± 1 ملم

- يجب أن يكون لمجموعة إمدادات الهواء في قاعدة القسم الهرمي 48 فتحة مساوية



ب - الملحقات

1وحدة التحكم ((1 مجموعة)

- التحكم في معايرة معدل تدفق

- إشعال المحرّق السفلي

- تدفق الحرارة المعايرة: تدفق الحرارة المعايرة هي اثنين من أجهزة استشعار تدفق الحرارة المبردة بالماء يتم توفيرها لقياس كثافة تدفق الحرارة في المركز وفي كل زاوية

2نظام كمبيوتر ((1 مجموعة)

- وحدة المعالجة المركزية: بنتيوم 4 3.0Ghz أو أكثر

- ذاكرة الوصول إلى الذاكرة: 512MB أو أكثر

- القرص الصلب: 80GB أو أكثر

- شاشة: 17 ′′ LCD أو أكثر

- الطابعة:

- البرمجيات: ويندوز XP أو أعلى

خصائص الأداء

1غرفة اختبار احتراق الفولاذ المقاوم للصدأ مع نافذة مراقبة زجاجية عالية درجة الحرارة
2مصدر الإشعاع الحراري هو 4 قضبان تسخينية Glowbars ، والتي يمكن أن توفر 35KW / M2 تدفق الإشعاع الحراري.
3يتم استخدام اثنين من مراقبي درجة الحرارة PID المستقلة لتحكم درجة حرارة التدفئة.
4مجهزة بجهاز دفع عينة هوائي تلقائي بالكامل وجهاز فتح الباب
5مجهزة بمحرق أعلى ومحرق أسفل متحرك
6يمكن استخدام مقياس تدفق الدوار لضبط معدل تدفق الغاز من المحرقات العليا والسفلية.
7مجهزة بجهاز محرّق تكييف متحرك من نوع T ومراقب تدفق.
8يتم تطبيق جهاز تحكم تدفق الكتلة على معايرة درجة حرارة الحرارة تلقائيًا.
9جهاز قياس تدفق الحرارة المبرد بالماء مجهز بنظام التبريد لقياس تدفق الإشعاع الحراري لسطح النار.
10جهاز التحكم في درجة حرارة الهواء يمكن أن يوفر درجة حرارة ثابتة وتدفق الهواء لغرفة الاختبار.
11يستخدم مقياس تدفق الفتحة لقياس ضغط التدفق الذي يدخل خزان الاختبار.
12مجهزة بنظام جمع البيانات وبرنامج اختبار قياسي لإطلاق الحرارة.

المعلمات التقنية

الحجم 760mm (W) x 1850mm x (H) x 850mm (D)
الوزن 218 كجم
احتياجات الكهرباء 220 فولت، 35 أمبير
درجة حرارة البيئة 10 °C إلى 35 °C
الغاز المساعد درجة حرارة ثابتة وغاز تيار ثابت
غازات الاحتراق الميثان
المعيار أيه إيه تي إم 20006"BSS 7322،FAR PART 25 الملحق F الجزء الرابع"
التطبيقات مواد الطيران



ملف الشركة.pdf

AITM 2.0006 OSU اختبار معدل إطلاق الحرارة لمواد الطيران 0

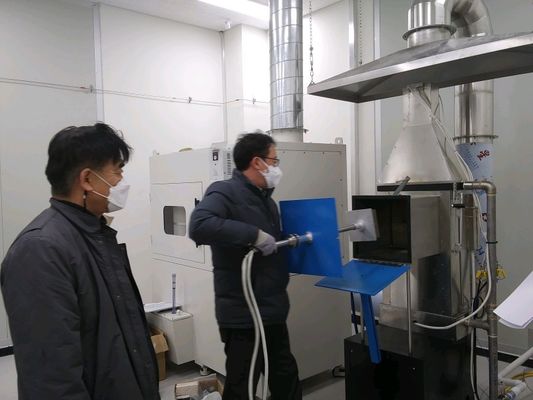

التدريب

AITM 2.0006 OSU اختبار معدل إطلاق الحرارة لمواد الطيران 1







العينة

AITM 2.0006 OSU اختبار معدل إطلاق الحرارة لمواد الطيران 2



ما هو معدل إطلاق الحرارة؟

معدل إطلاق الحرارة (HRR) هو معدل إطلاق النار للطاقة - يُعرف أيضًا باسم الطاقة. يتم قياس HRR بوحدات من واط (W) ،والتي هي وحدة النظام الدولي تساوي جول واحد في الثانية.





خط السماءهي شركة متخصصة في تطوير معدات الاختبار وخدمة الشركة المهنية. ((هي شركة متخصصة في تصنيع أدوات اختبار الجودة المختلفة.)

الشركة لديها مجموعة من المديرين التقنيين ذوي الخبرة والكفاءة.
موظفي خدمة ما بعد البيع المحترفين، قوة تقنية قوية، تكنولوجيا متقدمة، خبرة المنتج، لديه نظام اختبار صارم،إدارة الجودة الجيدة ونظام خدمة ما قبل البيع و ما بعد البيع.
منذ تأسيسها، فازت الشركة بحزم بسمعة جيدة من العملاء مع تصميمها الراقي، وروح العمل الجدية والعملية وخدمة متابعة جيدة ومدروسة.سنفعل، كما هو الحال دائما، التمسك بمبدأ "إدارة النزاهة"، "الجودة أولا، خدمة موجهة"، وتوفير أكثر العملاء المهنية والجديدة مع أحدث المنتجات، جودة ممتازة،سعر معقول وشبكة خدمة مثاليةالخدمة الأكثر كفاءة ومثالية.
عملائنا الرئيسيين هم BV، ITS، TUV، SGS، Hasbro و SASO، ويتم توفير أجهزة الاختبار 100% من قبل SKYLINE و نحن المورد المستمر لهذه المختبرات.بما أن SKYLINE هي مصنعة تصميم / تطوير مع التكنولوجيا المتقدمة ولديها فنيين من ذوي الخبرة التي سوف توفر خدمة عالية الجودة بعد البيع.
