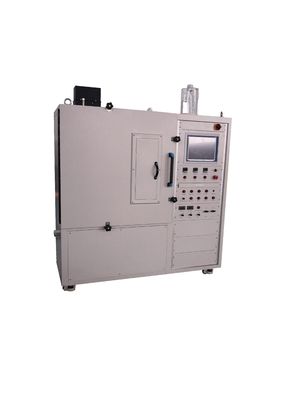

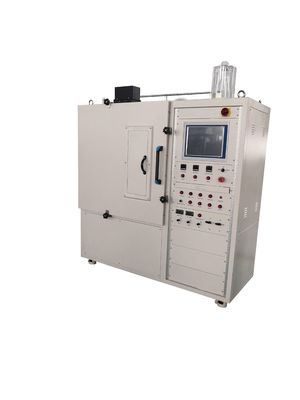

معدات اختبار غرفة كثافة الدخان عالية الدقة NBS لمنتجات الأسلاك والكابلات

معدات اختبار غرفة كثافة الدخان عالية الدقة NBS لمنتجات الأسلاك والكابلات

  • معدات اختبار غرفة كثافة الدخان عالية الدقة NBS لمنتجات الأسلاك والكابلات
  • معدات اختبار غرفة كثافة الدخان عالية الدقة NBS لمنتجات الأسلاك والكابلات
معدات اختبار غرفة كثافة الدخان عالية الدقة NBS لمنتجات الأسلاك والكابلات
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: SKYLINE
إصدار الشهادات: CE
رقم الموديل: SL817
شروط الدفع والشحن:
الحد الأدنى لكمية: وحدة 1
الأسعار: negotiated
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 20 يوم عمل
شروط الدفع: T / T ، L / C ، ويسترن يونيون ، موني جرام
القدرة على العرض: 1 وحدة / شهر
اتصل
مفصلة وصف المنتج
خط السماء: غرفة كثافة الدخان NBS قطر شعاع الضوء: Approx. تقريبا. 38mm 38 ملم
درجة حرارة العينة: 23 ± 2 درجة مئوية الرطوبة النسبية: 50±5℅
دقة الفوتومتر: ± 3٪ الوزن: 210 كجم
تسليط الضوء:

غرفة كثافة الدخان عالية الدقة Nbs,منتجات الأسلاك Nbs غرفة كثافة الدخان,منتجات الكابلات Nbs غرفة الدخان

,

Wire Products Nbs Smoke Density Chamber

,

Cable Products Nbs Smoke Chamber

غرفة كثافة الدخان NBS



إدخال المنتج

طريقة اختبار غرفة كثافة الدخان NBS هي من المعهد الوطني للمعايير والتكنولوجيا NIST (سلف NBS) وتم الترويج لها وتطبيقها في العديد من مجالات الاختبار.يمكن استخدام طريقة الاختبار هذه للكشف عن المنتجات البلاستيكية والمواد غير المعدنية للنقل بالسكك الحديديةدرجات كثافة الدخان من المواد غير المعدنية، الأسلاك ومنتجات الكابلات، الخ؛ وفقا لطريقة الاختبار، والمعايير المعمول بها عموما هي ASTM E662، و ISO 5659-2،وطريقة اختبار كثافة الدخان NES 711 في المعيار العسكري· طريقة اختبار كثافة دخان مواد البناء السابقة لديها نتائج اختبار أكثر دقة،والجهاز الاستشعار البصري يستخدم أنبوب مضاعف ضوئي أكثر دقة لالتقاط التغيير الطفيف في محتوى غازات الدخان في الصندوقإذا تم اختيار أجهزة اختبار أخرى، مثل Dräger غاز الكشف أنبوب، يمكن أن تؤدي اختبار السمية الدخانية القياسية للطيران، وتصل مع FTIR جهاز تحت الحمراء تحويل فورير،يمكنه إكمال التحليل النوعي والكمي لمحتوى غازات الدخان.

معايير المنتج

درجة حرارة العينة 23±2°C
الرطوبة النسبية 50 ± 5c/o
حجم العينة طول وعرض العينة كلها 75±0.5mm، والسمك هو 1±0.2mm، سمك الرغوة والبلاستيك هو 8±0.5mm
مستوى إشعاع الفرن مساحة العينة 2.5 ± 0.05 واط/سم2
المسافة بين الفرن وسطح العينة 38ملم
غاز الحرق غاز البروبان والنقاء ≥95
قياس الغرفة L1110mm * W750mm * H2040mm
حجم صندوق الدخان L914mm * W610mm * H914mm
قطر شعاع الضوء حوالي 38ملم
نطاق الاختبار 1) الشفافية البصرية هي 100%-0.00001%2) درجة كثافة الدخان هي 0-924 ل 6 رفوف، ناقل نقل تلقائي
وضع الاختبار الوضع غير المشتعل والوضع المشتعل
دقة مقياس الضوء ± 3%
دقة رفوف التبادل ± 7 لقيمة كثافة الدخان
إمدادات الطاقة 3-المرحلة هي 380 ± 10%V / AC ، 50Hz

ميزة المنتج وتطبيقه

1الأبعاد الداخلية للغرفة هي 914mm±3mm طول، 914mm±3mm ارتفاع و 610mm±3mm عمق.
2السطح الداخلي يتكون من طبقة تيفلون، والتي هي مقاومة للهجوم الكيميائي والتآكل وسهلة التنظيف.
3غرفة الاختبار مع باب مفتوح بعرض كامل، مما يسمح بالوصول بسهولة لتحميل العينة وتنظيف الغرفة.
4مزودة بفتحة مقبلة أمامية مع نافذة مراقبة و غطاء الباب غير الشفاف المرفوع على النافذة لمنع دخول الضوء إلى الغرفة.
5يتم تسخين جدران الغرفة مسبقاً لسهولة بدء تشغيل وتشغيل المعدات بسهولة.
6لوحة التفجير الآمنة، يمكن استبدالها بسهولة، مما يسمح بتشغيل طريقة الاختبار بأمان.
7نافذتان بصريتان، لكل منهما قطر 75 ملم، مثبتتان في الجزء العلوي والسفلي من الخزانة.
8يتكون نظام قياس الضوء من مصباح ساطع وأنبوب مضاعف ضوء.
9مجهزة بمرشح تمديد المدى في مسار الضوء، ضبط دقة الأداة تحت أي مقياس.
10سخان مخروط - يتم لفها في شكل مخروط مقطوع، مع 2600 واط في 230 فولت مع طاقة حرارة 50 كيلوواط / م 2.
11.المنفذ التلقائي ينفتح تلقائيًا لنقل الإشعاع إلى العينة ، و إشعال الشرارة لإشعال العينة
12.مقياس تدفق الحرارة - لتحديد مستوى الإشعاع على سطح العينات ، والمتوسط من 0-100KW / m2
13. سخان الفرن، بمعدل 550 واط عند 110 فولت بقدرة حرارية 25 كيلوواط/م2.
14تحرك العينة يتم التحكم به بواسطة أسطوانة الهواء تلقائيًا.
15مقياس الحرارة المبرد بالهواء لتحديد مستوى الإشعاع على سطح العينات.
16مجهزة بدون شعلة طيار وأوضاع شعلة طيار
17يتم توفير منافذ قياس الغازات، لقياسات اختيارية للغازات السامة.
18.19 رف تحليل، 15 لوحة الشاشة اللمسية من نوع PC للسيطرة الكاملة والاختبار التلقائي.
19.DAQ ((اكتساب البيانات) برنامج يمكن التحكم به بواسطة جهاز الكمبيوتر الشخصي على الشاشة اللمسية.
20نتائج الاختبار: انتقال الضوء، الكثافة البصرية، الكثافة البصرية الكتلة (MOD) ، معدل فقدان الكتلة، عامل تصحيح الضوء الواضح الخ.

التطبيق :إنها أجهزة المقاس الأكثر قبولاً لقياس الدخان من المواد المحترقة وتقيس الكثافة البصرية المحددة في ظل الظروف المشتعلة وغير المشتعلة.كما أنها تستخدم لاستخراج الغازات السامة.

تفاصيل المنتج

1يجب تركيب جهاز من ورق الألومنيوم ضد الانفجار داخل الصندوق لتقليل المخاطر الشخصية للمختبر عند وقوع حادث.
2. يحتوي الجزء العلوي من الصندوق على منفذ تخفيف الضغط ، والذي يرتبط بزجاجة الضغط لضبط ضغط الصندوق الداخلي ؛
3. يحتوي الجزء العلوي من الصندوق والجزء السفلي من الصندوق على أسطوانات يمكن تحريكها تلقائيًا لاستنشاق غازات الدخان وإفراغها
4مجهزة بوحدة فرن مشع ASTM E662 لتوفير 25KW / M2 من إنتاج الإشعاع الحراري.
5مجهزة بمحرق ستة رؤوس قياسي ASTM E662 ، جنبا إلى جنب مع فرن مشع لاختبار الاحتراق اللامعة.
6توفير مقياس حرارة صفيحة النحاس المبردة بالهواء، والتي يمكن تعديلها باستخدام طريقة التبريد الخلفي أثناء الاختبار.
7مجهزة بجهاز مخروط إشعاع ISO 5659-2/GB/T8323، والذي يمكن أن يوفر 50KW/M2 إصدار إشعاع الحرارة؛
8. توفير محرقات اللهب المفتوح المعيار ISO 5659-2/GB/T8323 ، والتي يمكن اختبارها مع اللهب الملتهب بالتزامن مع مخاريط الإشعاع.
9. يزود SB بمقاييس تدفق الحرارة المبردة بالماء مع شهادة القياس القياسية المرفقة
10يمكن تجهيزها بمصدر مياه تبريد ذاتية الدورة ، لا حاجة إلى مصدر مياه تبريد خارجي ، سهلة للاستخدام للمستخدمين ؛
11مجهزة بجهاز وزن لاختبار كثافة الدخان MOD واختبار فقدان الوزن الحراري للمواد.
12. نطاق جهاز الاستشعار هو 0-2000g ، والدقة هي 0.1g ؛
13مجهزة بمحرق اللهب المفتوح NES 711 ومروحة خلط
14يتم توصيل التبديل بين فرن الإشعاع و مخروط الإشعاع بواسطة مفاصل الطيران.ويمكن للمستخدم إكمال الاستبدال بين أجهزة الاختبار القياسية المختلفة ببساطة عن طريق توصيل وإزالة;
15يتم تثبيت الصندوق البصري على الجزء العلوي من الصندوق ، ويتم قبول مصدر الضوء كأنبوب مضاعف ضوئي من نوع النافذة الجانبية ، استجابة التردد S-4 ، يمكن أن تصل دقة الإرسال إلى 0.0001٪ ؛
16وفقا لتغير حالة كثافة الدخان، تلقائيا التبديل إلى واضحة، مرشح ومظلمة ثلاثة مواقف التروس؛
17يتم تثبيت مرشح التوسع ND2 المحايد في الكاسيت ، وهو مريح للمستخدم للتعديل الذاتي ، ويمكن أن يغير وضعية العجلات تلقائيًا أثناء الاختبار.
18الجزء السفلي من الصندوق هو مصدر ضوء ساطع، والتي يمكن أن توفر مخرج بقعة موحدة؛
19. مربع اختبار كثافة الدخان هو تصميم متكامل ، مجهزة بشاشة تعمل باللمس الكمبيوتر ، يمكن للمستخدم استخدام برنامج الاختبار ، يتم تعيين العملية بأكملها والتحكم في الكمبيوتر ؛
20. يأتي مع جهاز طابعة، اختبار انتهى، يمكن للمستخدم طباعة تقرير الاختبار وفقا لبرنامج الاختبار.

المعايير:

ASTM:ASTM E662
ISO:ISO 5659-2
منظمة البحرية الدولية:FTPC الجزء 2
NES:NES 711
هذه المعدات تلبي المعايير (ASTM E 662 ، BS6401 ، ISO 5659 ، NES 711 ، NEPA 258 ، الخ).
باستخدام فرن الحرارة الشعاعي المقوس أيزو 5659، يمكننا تغيير حالة التدفئة من 10 كيلوواط/م2 إلى 5 كيلوواط/م2 لكل مستخدم.
في اختبار NES 711، هناك اختبار غير ملتهب واختبار ملتهب في ظروف اختبار مختلفة عن ASTM E 662.
الحجم:1560 ملم (غ) × 2220 ملم (ح) × 1060 ملم ((د)
الوزن: 210 كجم

متطلبات التثبيت

الكهربائية: 110 فولت AC 60Hz / 230 فولت AC 50Hz ، 30A
درجة الحرارة المحيطة: 10°C إلى 35°C
الأبعاد: 1560 ملم (غ) × 2220 ملم (ح) × 1060 ملم ((د))
إمدادات الغاز: خليط من الهواء والبروبان

غرفة كثافة الدخان.pdf



الفرق بين ISO 5659 و ASTM E662

  • إيزو 5659-2 البلاستيك ‬إنتاج الدخان ‬الجزء 2: تحديد الكثافة البصرية عن طريق اختبار غرفة واحدة. (الأفقيةفرن شعاعي مخروط)

  • طريقة اختبار ASTM E662 القياسية للكثافة البصرية الخاصة للدخان الناتج عن المواد الصلبة (الفرن الرأسي)

  •

ما هي غرفة الدخان NBS؟

غرفة كثافة الدخان NBS (ASTM E662)أداة الاختبار الأكثر شيوعًا المستخدمة لقياس غطاء الدخانفي استخدامها القياسي، يمكن أن تستوعب عينات فقط في التوجه الرأسي.





ما الغرض من غرفة الدخان؟



غرفة الدخان هي المنطقة فوق صندوق النار الموقد (حيث تبني النار الخاصة بك) مباشرة تحت المدخنة. تستخدم هذه المساحةللسماح للدخان بالخلط والتقليب في حركة دائرية والارتفاع إلى المدخنة.
