مكان المنشأ: | الصين |
اسم العلامة التجارية: | SKYLINE |
إصدار الشهادات: | CE |
رقم الموديل: | SL-FA01 |
الحد الأدنى لكمية: | وحدة 1 |
---|---|
الأسعار: | negotiated |
تفاصيل التغليف: | حالة الخشب الرقائقي |
وقت التسليم: | 40 يوم عمل |
شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 1 وحدة / شهر |

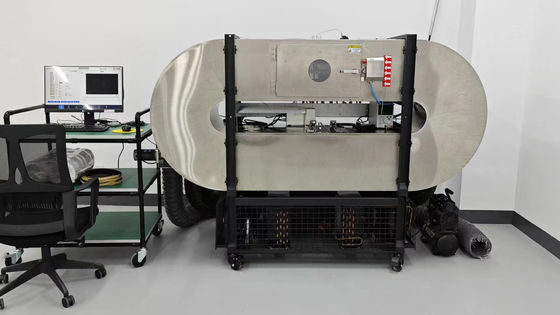

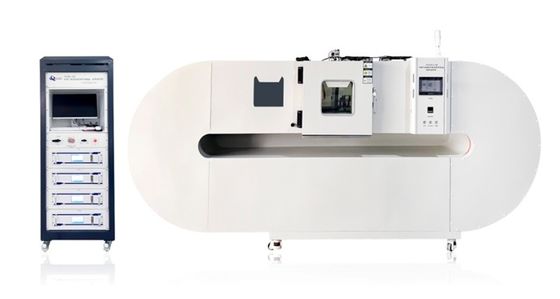

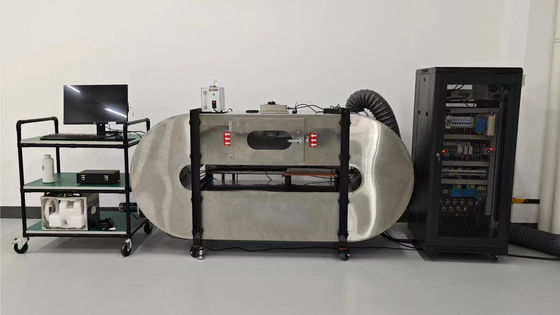

خط السماء: | EN54-7/14604 نفق اختبار كاشف الدخان | المعايير: | EN54-7"أجهزة الكشف عن الدخان النوع النقطي": EN14604 |
---|---|---|---|
منطقة الاختبار: | 425mm*425mm*1100mm | سرعة تدفق الهواء: | 0.8m/s±0.1m/s، 0.2m/s±0.04m/s، 1.0m/s±0.2m/s |
طول القياس البصري: | لا يزيد عن 1.1m | باعث: | طول موجة الشعاع من 800nm ~ 950nm |
تسليط الضوء: | نفق اختبار كاشف الدخان,EN54-7,المعيار EN14604,EN54-7,EN14604 |
مجال التطبيق:
1.1 ينطبق على المباني المدنية المثبتة وفقاً للضوء المشتتمبدأ الضوء المنقول (مبدأ الكهرباء الضوئية) عمل الإنذار من إنذارات الكشف عن الحريق المستقلة للكشف عن الدخان، أجهزة الكشف عن الدخان ذات النوع النقطي في كل اختبار وظيفي.
1.2 عناصر الاختبار:
1.2.1 اختبار عتبة الاستجابة
1.2.2 اختبار وظيفي
1.2.3 اختبار عكس القطبية
1.2.4 اختبار تشغيل
1.2.5 اختبار التكرار
1.2.6 اختبار التوجه
1.2.7 اختبار الاتساق
1.2.8 اختبار تدفق الهواء
1.2.9 اختبار الضوء المحيطي
1.2.10 اختبار درجة حرارة عالية
المعيار الثاني
2.1 تتوافق مع EN54-7"أجهزة الكشف عن الدخان النوع النقطي": EN14604
III الخصائص التقنية الرئيسية:
3.1 صندوق الحلقات: تصميم وحداتي، مع فتحة مسبقة للمستشعر، واجهة إطار سدادات الإنتاج المحجوزة، مع مساحة لترقية وتوسيع.
3.2 جزء التحكم: تم تطويره بواسطة GXWORKS2 و GOOLMAYHMI برمجيات التطوير، مع واجهة واضحة وبسيطة، يمكن أن تحدد تلقائيًا الإنذار، تغيير الهواء، تسجيل، دوران زاوية تلقائي،تحويل سرعة الرياح، وما إلى ذلك، وتعرض معايير الاختبار مثل سرعة الرياح، ودرجة الحرارة، والتركيز، ومعدل ارتفاع الدخان.
3.3 مقياس الكثافة البصري: عاكس، تصميم عزل الاهتزاز، تصحيح صفر تلقائي، تصحيح تلقائي للانحراف في قياس تلوث الدخان.
3.4 دخان الاختبار: استخدام مولد أيروسول للبارافين السائل. توزيع حجم الجسيمات المتساوي، إنتاج دخان مستقر، وحجم الجسيمات يمثل أكثر من 90% من عدد جزيئات الدخان.توليد الدخان التلقائي، التحكم في الحلقة المغلقة لمعدل ارتفاع الدخان من قبل مضيف التحكم ، إزالة الدخان المتبقي تلقائيًا من خط الأنابيب.
3.5 صندوق إدخال الهواء الدائرة ومزيج الدخان والتسخين: ستة مروحة دائرة ، ومروحة باستخدام التحكم PWM ، لوحة مزج الدخان ذات طبقتين ، قضيب تسخين التحكم SCR ؛
3.6 لوحة رفع محركية: يتم التحكم بها بواسطة محرك الخدمة، والتي تتحكم تلقائيًا في الحد الأقصى لوحة رفع تثبيت الدخان، وضعت مع لوحة التكيف.
3.7 جزء تبادل دخان العادم والهواء: يتم التحكم به بواسطة مروحة عالية التدفق، مع صمام الانسداد يتم التحكم به بواسطة تنفيذ برنامج كمبيوتر.
3.8 نظام استيعاب الهواء: اعتماد مرشح متعدد الطبقات لضمان استيعاب الهواء النظيف في صندوق الدخان.
IV. المعلمات التقنية الرئيسية:
4.1 تكوين الجهاز: يتكون من صندوق حلقوي، وجهاز إنتاج الدخان، ومنطقة الاختبار، وقياس تركيز الدخان، وجزء تنظيم تدفق الهواء، وجزء القياس.
4.2 مربع الاختبار:
4.2.1 التكوين: يتكون من منطقة الاختبار، قرص رفع مصحوب بمحرك، مخرج الدخان وجزء تبادل الهواء، الجزء الذي يدخل الهواء وجزء القياس.
4.2.2 الهيكل: هيكل مربع مغلق الحلقة الهرمتيكي. يتكون الصندوق من ثلاث طبقات، وتكون الطبقة الداخلية من ورق الألومنيوم، والطبقة الوسطى من طبقة العزل المطاطي البلاستيكي.والقشرة الخارجية هي طلاء الخبز الكهربائي الساطع عالي الحرارة.
4.2.3 المواصفات: مساحة الاختبار 425mm*425mm*1100mm
4.2.4 سرعة تدفق الهواء: 0.8m/s±0.1m/s، 0.2m/s±0.04m/s، 1.0m/s±0.2m/s؛
4.3 جهاز لإنتاج الدخان:
4.3.1 دخان الاختبار: باستخدام مولد أيروسول للبارافين السائل
4.3.2 حجم الجسيمات: 0.2mm ~ 1.0mm، يمثل أكثر من 90% من عدد جزيئات الدخان.
4.3.3 إمكانية إعادة إنتاج جيدة واستقرار توزيع حجم الجسيمات
4.3.4 معدل حقن الدخان في صندوق الدخان: كاشف الكهرباء الضوئية (قيمة m): 0.015dBm-1 min-1≤Δm/Δt≤0.1dBm-1min-1؛
4.3.5 استقرار إنتاج الدخان ودخان الاختبار: ضمان استقرار دخان الاختبار عن طريق مراقبة استقرار معدل ارتفاع الدخان dBm-1min-1؛
4.3.6 وضع التحكم في توليد الدخان:
4.3.6.1 وضع ارتفاع الدخان: زيادة تدريجية في تركيز الدخان وفقًا لمعدل ارتفاع الدخان المحدد مسبقًا، وتصحيح سريع لمعدل ارتفاع الدخان في العملية.
4.3.6.2 وضع الدخان المستمر: الحفاظ على قيمة تركيز الدخان على المستوى المحدد مسبقاً بعد رفع الدخان إلى تركيز ثابت.ومعدل تقلب تركيز الدخان الثابت لا يزيد عن ± 0.01 ديسيبل/م
4.4 قياس عتبة الاستجابة:
4.4.1 طريقة القياس: هناك قياسات بأساليب بصرية.
4.4.2 قياس عتبة الاستجابة بواسطة طريقة بصرية.
4.4.2.1 مبدأ العمل: مع قيمة معامل حساس للضوء m (وحدة dB / m) ، فإن لحظة إنذار الكاشف للكثافة الدخانية ، التي يقاسها الكاشف الضوئي ، أيمع قيمة معامل حساس للضوء m (وحدة dB / m)، صيغة الحساب هي m = (10 / d) lg (P0 / P) ؛
4.4.2.2 طول القياس البصري: لا يزيد عن 1.1m
4.4.2.3 مصدر: طول موجة شعاع 800nm ~ 950nm ؛
4.4.2.4 وقت الاستجابة (T90): ≤3s
4.4.2.5 نطاق القياس: نطاق معامل تقليل الضوء 0.001 ~ 1.1dB/m
4.4.2.6 خطأ القياس: (m*5%±0.02) dB/m
4.4.2.7 الدقة: 0.001dB/m
4.4.2.8 قبل كل قياس ، يتم مقارنة قراءة جهاز القياس مع القراءة في الهواء النظيف (نقطة الصفر) ، ويكون خطأ القياس ≤0.02dB/m ؛
4.4.2.9 مصدر الضوء: مصدر ضوء تحت الحمراء 800nm ~ 950nm
4.4.2.10 مقبول: اليابان هاماماتسو أنبوب السيليكون الضوئي.
4.5 اختبار درجة حرارة عالية:
4.5.1 درجة حرارة عمل صندوق الدخان: درجة حرارة الغرفة ~ 70°C
4.5.2 معدل ارتفاع درجة الحرارة: < 1 درجة مئوية
4.5.3 قوة التدفئة: 3 كيلوواط
4.5.3 توحيد درجة الحرارة: انحراف كل منطقة على القطع العرضي لمنطقة الاختبار ≤ 0.2 درجة مئوية
4.5.4 إطلاق مفتاح واحد، تحديد إنذار تلقائي، إكمال تلقائي لتدوير الزاوية، اختبار عتبة البرد، التسخين، الحفاظ على الحرارة، اختبار عتبة درجة حرارة عالية، التسجيل، إعادة ضبط الزاوية.منحنى الحرارة، يمكن عرض منحنى تركيز الدخان ، منحنى ارتفاع معدل الدخان ؛
4.6 جهاز فلاش:
4.6.1 الهيكل: صندوق مكعب هيكساهدرالي مع أربعة أسطح غير قابلة للشرب مغلفة برقائق ألومنيوم لامعة على الجانب الداخلي.
4.6.2 المصابيح الفلوريسنتية: كل مصباح فلوريسنتي لديه طاقة 30 واط، ودرجة حرارة لون 3200 K^-4200 K، وقطر حوالي 380 ملم. يتم تثبيتها على الجانب الداخلي لكل من الأسطح المغلقة الأربعة.
4.6.3 يتم تركيب الكاشف في مركز السطح العلوي للهكساهيدرون بحيث يمكن للضوء الوصول إلى الكاشف من الأعلى والأسفل والجانبين
4.6.4 المصباح: أول شيخوخة بعد 100 ساعة من الاستخدام، استخدم بعد 2000 ساعة من إزالة المصباح ؛
4.6.5 الأبعاد الخارجية: 380 * 380 * 380mm.
4.7 قسم التحكم:
4.7.1 يتكون من جزأين: شاشة تعمل باللمس وجزء التحكم بالحاسوب
4.7.2 منحنى الاختبار: منحنى تركيز الدخان، منحنى الدخان المتصاعد.
4.7.3 الوصول إلى البيانات وتسجيلها: التخزين التلقائي لبيانات الاختبار، ما لا يزيد عن 10000 قطعة لكل قطعة، يمكن أن يشكل تقرير EXCEL.
4.7.4 جمع البيانات: يتكون من بطاقة جمع البيانات ووحدة درجة الحرارة ووحدة AD
4.8 الهيكل العام:
4.8.1 مادة الهيكل: الجسم الرئيسي من صفيحة فولاذية عالية الجودة، طلاء الكهربائي الساطع عالية درجة الحرارة.
4.8.2 الأبعاد الإجمالية: الطول * العرض * الارتفاع 2600mm * 820mm * 1640mm
4.8.3 مادة الصندوق: USU304 # الفولاذ المقاوم للصدأ ، وسط القطن العازل الحراري 10 ملم ؛
4.8.4 طريقة التثبيت: المعدات تأتي مع العجلات (مع الفرامل) ، ويمكن ضبط صندوق الدخان بأكمله من خلال الرفع الكلي (150 مم)
4.8.5 مصدر الطاقة: AC220V، الطاقة الإجمالية 3.5KW.
4.9 استخدام البيئة:
4.9.1 درجة حرارة البيئة المطبقة: 13°C ~ 35°C
4.9الرطوبة النسبية المطبقة: 55% ± 20
4.9.3 يجب أن تكون الأرض مسطحة وصلبة
4.9.4 التهوية المحيطة
4.9.5 مكافحة الاهتزازات والبيئة المضادة للضوء
سكايلاين هي شركة متخصصة في تطوير معدات الاختبار وخدمة الشركة المهنية. ((هي شركة متخصصة في تصنيع أدوات اختبار الجودة المختلفة.)
الشركة لديها مجموعة من المديرين التقنيين ذوي الخبرة والكفاءة.
موظفي خدمة ما بعد البيع المحترفين، قوة تقنية قوية، تكنولوجيا متقدمة، خبرة المنتج، لديه نظام اختبار صارم،إدارة الجودة الجيدة ونظام خدمة ما قبل البيع و ما بعد البيع.
منذ تأسيسها، فازت الشركة بحزم بسمعة جيدة من العملاء مع تصميمها الراقي، وروح العمل الجدية والعملية وخدمة متابعة جيدة ومدروسة.سنفعل، كما هو الحال دائما، التمسك بمبدأ "إدارة النزاهة"، "الجودة أولا، خدمة موجهة"، وتوفير أكثر العملاء المهنية والجديدة مع أحدث المنتجات، جودة ممتازة،سعر معقول وشبكة خدمة مثاليةالخدمة الأكثر كفاءة ومثالية.
عملائنا الرئيسيين هم BV، ITS، TUV، SGS، Hasbro و SASO، ويتم توفير أجهزة الاختبار 100% من قبل SKYLINE و نحن المورد المستمر لهذه المختبرات.بما أن SKYLINE هي مصنعة تصميم / تطوير مع التكنولوجيا المتقدمة ولديها فنيين من ذوي الخبرة التي سوف توفر خدمة عالية الجودة بعد البيع.
