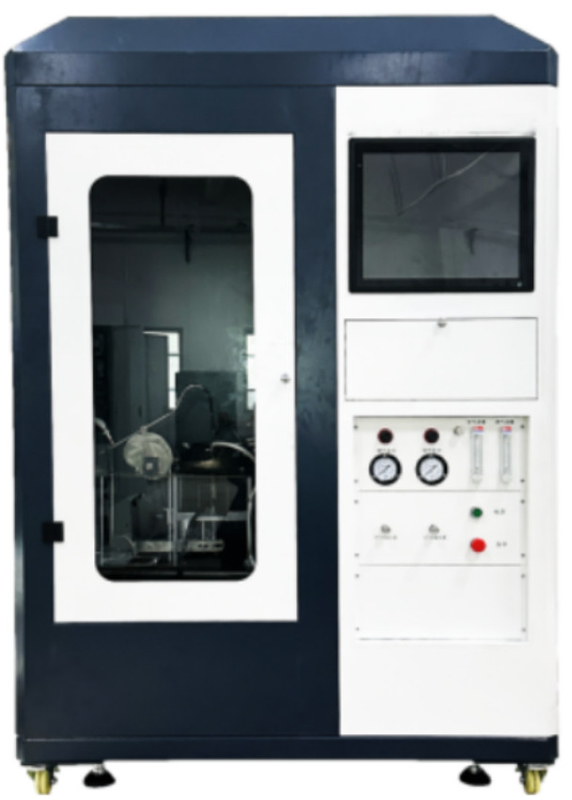

نموذج التحكم في الكمبيوتر الشخصي ISO 5657 اختبار قابلية الإشعال لمواد البناء

SL-FL56 مواد البناءاختبار أداء الإشعال

1مقدمة الآلة

وهي مناسبة لاختبار قابلية احتراق سطح الحريق للموادالمكونات المركبة أو المكونات التي لا يتجاوز سمكها 70 ملم عند وضعها أفقياً في ظروف الإشعاع الحراري المحددةيمكن استخدامه لتقييم مواد غطاء الجدران والسقف، وأنظمة الأرضيات، والغطاء الخارجي ومواد العزل الحراري لقنوات الهواء، الخ.يمكن وصف حالة الحريق للمنتج بدقة، بحيث يمكن لنتائج الاختبار أن تعكس أداء الاحتراق للمنتج في الاستخدام الفعلي ، ويمكن أن يميز الاختبار بين المواد التي من السهل أن تستشعل والمواد التي ليست من السهل أن تستشعل ،المساعدة في التمييز بين خطر الحريق من المواد.

2معايير الاختبار

إيزو 5657

3ميزة الجهاز

يتبنى جزء التحكم برمجة PLC ، الكمبيوتر ، اللوحة عالية الدقة ، التحكم في الوحدة ، التحكم في PID ، جمع الإشارات ومعالجتها باستخدام اللوحة عالية الدقة 16 بت ، يمكن أن يصل مستوى الدقة إلى 1٪ ،أداء مستقر، قابلية جيدة للتكرار. واجهة التحكم في الكمبيوتر: 3.2 استخدام المعدات والأدوات عالية الجودة (Labview) برامج التطوير المهنية ، واجهة صارمة ، درجة عالية من الأتمتة ،كل البيروقراطية والعمليات تم دمجها في جهاز كمبيوتر، سريعة، سهلة التشغيل، واجهة الإنسان، الحمقى. يمكن أن ترى عملية اختبار التحكم في الوقت الحقيقي بيانات الاختبار، والتي يمكن أن تدرك اكتساب البيانات التلقائية ومعالجتها،برنامج تشغيل لتحديد نتائج حفظ البيانات والإخراج 3.3: ويندوز XP واجهة تشغيل، نمط Labview، سهلة التشغيل، واجهة الإنسان، الحمقى. بروبان 3.4 نظام إمدادات الهواء، الهواء والبروبين من خلال صمام تنظيم، مرشحات، عداد التدفق،صمام التحكمالتحكم في تدفق البروبان والهواء إلى اللهب التجريبي بمقياس تدفق الكتلة الذي يتم التحكم فيه بدقة أكبر.5 وفقا لGB / T14523-2007 8 القسم والقسم 8 ISO5657-1997 "الاختبار يجب أن يكون في أساس لا يوجد هواء أو يكون درع لحماية البيئة، لا يمكن أن تكون سرعة الهواء المحيطي لجهاز الاختبار أكثر من 0.2 م/ث. يجب على المشغل تجنب تلف منتجات الاحتراق ويجب أن يزيل الدخان المنبعث.ولكن لا ينبغي أن تشكل غازات العادم القسرية فوق الوحدةلتطوير صندوق مناسب، ليس فقط لضمان أن معدل تدفق الهواء لا يؤثر على الاختبار، ولكن أيضا لإفراز الدخان بفعالية. انظر الشكل أدناه:

4المعلم التقني

4.1 آلة كاملة: تتكون من مخروط الإشعاع، جهاز الإشعال، فوهة، آلية لوحة الضغط وإطار الدعم، جهاز تسجيل درجة الحرارة، نظام الغاز، اكتساب وإدارة الإشارات، الكمبيوتر، إلخ.

4.2 رفات العينات، الصفيحة والصفيحة المضغوطة: يتم تصنيع رفات العينات والإصلاحات من الأجزاء الأخرى من رفات الفولاذ المقاوم للصدأ بسماكة الحائط 1.5 ملم،يتم تصنيع 25 ملم × 25 ملم حجم أنبوب الصلب المربع، الحجم الإجمالي 275 ملم * 230 ملم.

4.2.2 حماية مستوى طول الجانب 220 ملم، سمك 4 ملم.يتم تثبيت لوحة الحماية الأفقية على ارتفاع 260mm فوق الإطار القاعدي من قبل أربعة ثلاثية قطرها 16mm مثبتة على زاوية لوحة الحمايةيتم قطع فتحة دائرية بقطر 150 ملم في وسط اللوحة، ويتم قطع الحافة العليا من فتحة في شفرة 45 درجة إلى المستوى الأفقي وعرض 4 ملم.تثبيت رف الممتلكات لديه طول جذور 2 أقل من 355 مم، 20 ملم قطر الصلب عمودي القيادة قضيب، مثبتة على التوالي في النقطة الوسطى من الإطار الدعم على كل جانب قصير. تحت لوحة الحماية،يتم تثبيت عصا تنظيم أفقية 25mm × 25mm بين عصي الإرشاد العموديين.

4.2.3 يمكن أن ينزلق قضيب التحكم على قضيب التوجيه أو يتم إصلاحه يدوياً في وضع معين بواسطة المسامير. يتم تزويد قضيب التحكم بمغلف فتحة عمودية في الوسط.والذي يستخدم لتثبيت العصا المنزلقة العمودية التي يبلغ قطرها 12 مم وطولها 148 مميتم وضع لوحة ضغط مربعة بطول جانب 180 ملم وسمك 4 ملم على العصا المنزلقة.لوحة الضغط يدفع أسفل سطح أسفل لوحة الحماية من خلال الذراع الدورية الميزان، الذي يتم تثبيته تحت قضيب التحكم الأفقي وضد الطرف السفلي من قضيب الانزلاق الرأسي.

4.2.4 يحتوي أحد أطراف الذراع الدوارة على عجلة على محور الطرف السفلي من المنحدر الرأسي، ويتم تثبيت مطرقة ضبط الموازنة في الطرف الآخر.الوزن المضاد يمكن أن توازن عينات من مختلف الجودة ويمكن أن تطبق ضغط ثابت من 20N بين العينة واللوحة الحمايةأثناء الاختبار ، نظرًا لأن العينة قد تنهار وتذوب وتذوب ، يتم توفير جهاز ضبط وموضع للحد من الحركة الصاعدة لوحة الضغط ، والمسافة القصوى هي 5 ملم ،ويمكن استخدام وسادة بين لوحة الضغط ولوحة الحماية

4.3 مخروط الإشعاع

4.3.1 مخروط الإشعاع: الطاقة الاسمية 3kw، كثافة الإشعاع: 10kW/m2 ~ 70kW/m2 عنصر التدفئة، عنصر التدفئة طوله 3500mm، قطر أنبوب كهربائي من الفولاذ المقاوم للصدأ 8.5mm،يتم لفها إلى شكل طاولة مستديرة ويتم تثبيتها في غلاف الغطاء الوقائيالارتفاع الكلي للقشرة هو (75±1) ملم ، والقطر الداخلي للقمة هو (66±1) ملم ، والقطر الداخلي للقاع هو (200±3) ملم.السماكة الداخلية والخارجية للدرع هي 1 ملم من الفولاذ المقاوم للصدأ، والشريط الأوسط سميكة 10 ملم، والكثافة الاسمية هي 100 كجم / م2 مواد عزل الألياف السيراميكية.يتم تثبيت عنصر التدفئة بقوة على السطح الداخلي للغطاء الوقائي من خلال إبرة الصلب، و 4 مشابك مثبتة على مسافة متساوية على محيط الغطاء الوقائي لمنع الاسترخاء العرضي لخط الحرارة الكهربائية في أسفل الغطاء الوقائي.عندما يتم طرحها رأسياً، فإن عنصر تسخين الجرح لا يغلق أكثر من 10٪ من منطقة الفتح في الجزء العلوي من الدرع.
