BS 6387 و IEC60331-11 اختبار مقاومة الأسلاك والكابلات للحريق

SL-7606 جهاز اختبار مقاومة الأسلاك والكابلات للحريق والصدمات الميكانيكية

التطبيق

يُستخدم جهاز الاختبار هذا لاختبار الكابلات المطلوبة للحفاظ على سلامة الدائرة عند تعرضها للحريق وحده أو الحريق مع الصدمة حيث تستند ظروف الاختبار إلى لهب مع ناتج حرارة متحكم فيه
يتوافق مع درجة حرارة لا تقل عن 750 درجة مئوية أو حريق مع صدمة عند درجة حرارة لا تقل عن 830 درجة مئوية.

معايير الاختبار

BS 6387, IEC 60331 (متطلب العميل)
IEC: IEC 60331-11&12:2002, IEC 60331-21~23:1999
IEC 60331 اختبار للكابلات الكهربائية في ظروف الحريق سلامة الدائرة
IEC 60331 الجزء 11 حريق وحده عند درجة حرارة لهب لا تقل عن 750 درجة مئوية
IEC 60331 الجزء 21 الكابلات ذات الجهد المقنن حتى 0.6/1 كيلوفولت وشاملة
IEC 60331 الجزء 12 حريق مع صدمة عند درجة حرارة لهب لا تقل عن 830 درجة مئوية
IEC 60331 الجزء 31 حريق مع صدمة الكابلات ذات الجهد المقنن حتى 0.6/1 كيلوفولت وشاملة

الأبعاد: 1750 مم (عرض) × 680 مم (عمق) × 1400 مم (ارتفاع)؛ الوزن: 160 كجم

تكوين المعدات

1) مقاومة للحريق وحده
2) مقاومة للحريق مع الماء
3) مقاومة للحريق والصدمات الميكانيكية

BS 6387 2013

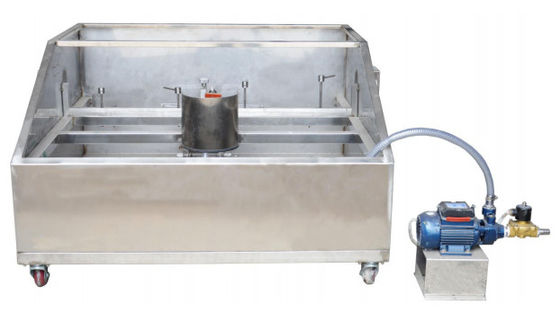

جهاز رش الماء

البروتوكول W لمقاومة الحريق مع الماء

الجهاز

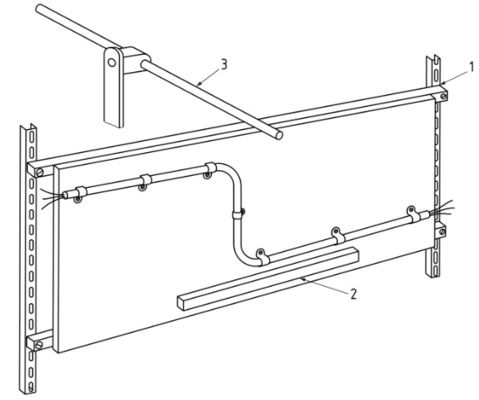

جهاز الصدمات الميكانيكية

البروتوكول Z لمقاومة الحريق مع الصدمات الميكانيكية

الجهاز




ميزة الجهاز

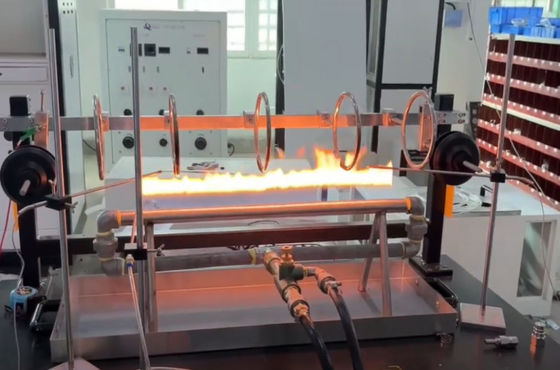

1. يجب أن يكون جهاز دعم العينة بحيث يتم دعم الغلاف أو الطرف المحمي للكابل أو عينة الكابل أفقيًا. يتم تثبيت أحد طرفي العينة بمشبك ثابت لمنع الحركة، ويدعم الطرف الآخر العينة، ويتم دعم الكابل أو الجزء الأوسط من الكابل بواسطة حلقتين معدنيتين تفصل بينهما 300 مم. الحلقة المعدنية والأجزاء المعدنية الأخرى لجهاز الدعم مؤرضة جيدًا. القطر الداخلي للحلقة المعدنية حوالي 150 مم، ويتم استخدام قضيب دائري بقطر 10 ± 2 مم.

2. مصدر الاشتعال هو موقد شريطي أمريكي من غاز البروبان AGF بطول فوهة 500 مم وفوهة
عرض اسمي 15 مم. تحتوي الفوهة على ثلاثة صفوف متناوبة من الأقطار الاسمية 1.32 مم ومسافة مركزية 3.2 مم. يوجد ثقب صغير على كل جانب من الفوهة.
تُستخدم كفتحات توجيه للحفاظ على احتراق اللهب، والتفاوت الأبعادي هو ± 5٪؛

3. يتحكم متحكم التدفق الكتلي المستورد في تدفق الغاز والهواء، ودقة القراءة لا تقل عن 1.5٪؛
4. يمكن لصمام تخفيف الضغط المستورد توفير ضغط مخرج يبلغ 0.1 ميجا باسكال ± 3 باسكال؛
5. مقياس ضغط مستورد، يمكنه توفير نطاق ضغط 0-200 كيلو باسكال؛
6. مسبار حراري أوميغا مستورد بقطر 1.5 مم لمعايرة درجة حرارة الموقد؛
7. يمكن ضبط وقت اختبار الاحتراق، وقطع الغاز تلقائيًا؛
8. برنامج اختبار قياسي، يمكنه عرض درجة حرارة معايرة الموقد، وتدفق البروبان، وتدفق الهواء؛
9. الاختبار ينطبق على الكابلات ذات الجهد المقنن 0.6/1.0 كيلوفولت وما دون؛
10. أثناء الاختبار، يجب أن يمر التيار المستخدم لفحص الاستمرارية عبر جميع
الموصلات للكابل. يتم توفير هذا التيار بواسطة محول نجمي ثلاثي الطور. ال
المحول لديه سعة كافية للحفاظ على جهد الاختبار المطلوب عندما يكون تيار التسرب مسموحًا به.
في الطرف الآخر من العينة، يتم توصيل كل موصل أو كل مجموعة من الموصلات بجهاز مؤشر
(مؤشر LED) لتشكيل تيار يمكن من خلاله الحصول على البيانات في برنامج الكمبيوتر؛
11. يمكن إدخال قيمة الجهد بواسطة الكمبيوتر، وتعيين قيمة الجهد تلقائيًا. يمكن أيضًا ضبط الجهد بدقة من خلال أزرار اللوحة؛

12. يعتمد حماية تيار دائرة الاختبار على فتيل ويتوافق مع النوع D II المحدد في GB 13539.5.
معيار الفتيل 2 أمبير. سهل الاستبدال. ويستخدم قواطع دوائر مصغرة مستوردة لحماية كل دائرة اختبار؛
13. يتم تمرير بيانات التيار والجهد للكابل المختبر عبر أداة ثانوية، ويتم عرضها رقميًا، ودقة تيار الاختبار هي 0.001 أمبير، والتيار الفعلي 0.25 أمبير هو أفضل تيار اختبار؛

14. يتم جمع بيانات القياس في الوقت الفعلي لجميع التيارات والجهود بواسطة الكمبيوتر وإنشاء منحنيات التيار والجهد، مما يوضح منحنيات التيار والجهد لكل كابل في ظروف الحريق، وتحديد أداء مقاومة الحريق. يمكن إجراء مزيد من التحليل للكابل كدالة لوقت الحريق. يتم تخزين البيانات النهائية في قاعدة بيانات الكمبيوتر وإنشاء تقرير قياسي لسهولة الوصول إليه؛

15. معايرة درجة حرارة اللهب قبل الاختبار، يتم معايرة المسبار الحراري المدرع المستورد، ويتم جمع درجة حرارة المعايرة بواسطة الكمبيوتر لمدة 10 دقائق على الأقل، ويتم اختيار وضع الحريق في الكمبيوتر. وفقًا لوضع إمداد الحريق، يقوم الكمبيوتر بأخذ عينات ثابتة وحساب الفرق وفقًا لدرجة الحرارة التي تم جمعها، ويعطي تقرير تحقق. يتم حفظ التقرير وتخزينه في قاعدة البيانات لضمان موثوقية وصلاحية التحقق؛

16. أثناء الاختبار، يكون كل من الغاز والهواء المساعد عبارة عن متحكمات في التدفق الكتلي، ويتم خلط فنتوري،
يتحكم الكمبيوتر تلقائيًا في صمام التدفق، ويتم تسجيل البيانات في الوقت الفعلي في قاعدة البيانات. ال
يتحكم الكمبيوتر تلقائيًا في نسبة الغاز والهواء المساعد لجعل الاحتراق كاملاً، مما ينتج عنه
لهب مستقر واستقرار درجة حرارة اللهب؛
17. عند تشغيل الدائرة بشكل طبيعي، تتبنى كل دائرة ضوء مؤشر مستورد. عندما تكون الخطوط غير مكتملة في ظروف اللهب، ينطفئ مؤشر الدائرة المقابل. يحدد الكمبيوتر تلقائيًا حالة التيار ويتحكم في إنذار الصوت والضوء.
التطبيق: يستخدم جهاز اختبار حريق الأسلاك والكابلات لاختبار مقاومة الكابلات للأسلاك أو الشبكة،

ويحترق في لهب لا يقل عن 750 درجة مئوية و 950 درجة مئوية لاختبار سلامة الكابل للحفاظ على الدائرة.
المعلمات الرئيسية

1. مصدر الحرارة: موقد غاز بروبان من نوع الشريط

2. هيكل بـ 3 صفوف من الفتحات المتقاطعة، متوسط عرض الواجهة للموقد: 15 مم، قطر الفتحة: 1.32 مم،
المسافة بين المراكز: 3.2 مم.
3. صف فتحات مصقولة في فتحة توجيه للحفاظ على اللهب على كلا وجهي لوحة الموقد.
4. يتم تركيب مسبارين حراريين أفقيًا يفصل بينهما 45 مم يسارًا ويمينًا من خط مركز الموقد للتحقق من درجة الحرارة.
5. متحكمات التدفق الكتلي لتنظيم تدفق الغاز والهواء، الدقة لا تقل عن 1.5٪.
6. يمكن للبرنامج عرض درجة حرارة معايرة الموقد، ومعدل تدفق البروبان والهواء، إلخ.
7. يتم توفير التيار بواسطة محول نجمي ثلاثي الطور بسعة كافية للحفاظ على جهد الاختبار المطلوب عندما لا يمكن الحفاظ على سلامة الدائرة.
8. مؤشر توصيل الموصل (مؤشر LED) لتشكيل تيار.
9. يتم تعيين قيمة الجهد تلقائيًا بواسطة البرنامج وضبطها بواسطة وحدة تحكم في اللوحة.
10. عرض رقمي لبيانات التيار والجهد، دقة التيار هي 0.001 أمبير.
11. حماية التيار باستخدام فتيل 2 أمبير.
12. يتم جمع بيانات القياس في الوقت الفعلي لجميع التيارات والجهود بواسطة الكمبيوتر، ويتم إنشاء منحنيات التيار والجهد.
13. عندما لا يمكن الحفاظ على سلامة الدائرة، ينطفئ مصباح المؤشر المقابل،
يحدد الكمبيوتر تلقائيًا الحالة ويسجل الوقت، ويرسل إنذارًا صوتيًا وضوئيًا.

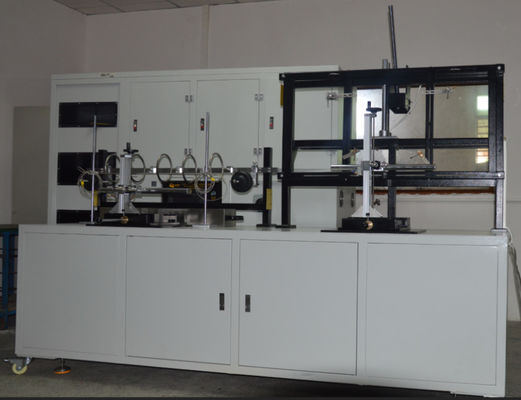

محطة الاختبار
