| الاسم التجاري: | SKYLINE |
| رقم النموذج: | SL-S85 |
| مو: | 1 وحدة |
| السعر: | Negoitable |
| شروط الدفع: | تي/T، مؤسسة ويسترن يونيون، Moneygram |
| القدرة على التوريد: | 1 وحدة/شهر |

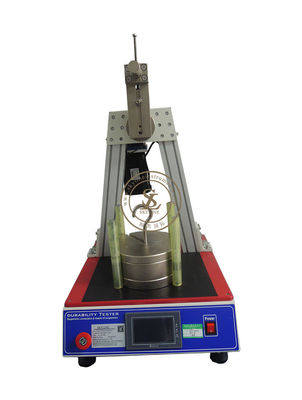

ISO8124-4 اختبار متانة موصل تعليق سوينغ
تطبيق
مناسب لتقييم متانة آلية التعليق المستخدمة للتأرجح في مرافق التسلية للأطفال.
المبدأ: بعد محاكاة الموقف في الاستخدام العادي ، بعد تحميل آلية التعليق بوزن معين ، وبعد عدد معين من الدورات ، تحقق مما إذا كان أدائها يلبي متطلبات السلامة
تتوافق مع المعيار: ISO 8124.
المعايير الفنية
| حمل | 6.75 كجم ، 13.5 كجم ، 18.5 كجم ، 30 كجم تراكمي |
| طريقة تحميل التحميل | معلقة |
| الانحراف المركزي للقضيب الثابت | 100 مم ~ 220 مم |
| زاوية التأرجح | يمكن ضبط ± 5 ° ~ ± 45 ° (10 ° ~ 90 °) |
| عدد آليات التعليق | واحد |
| سرعة الاختبار | يمكن ضبط 1 ~ 60r / min |
| العد | 0 ~ 999999 يمكن ضبطها |
| وضع التحكم | شاشة تعمل باللمس + PLC |
| الحجم (WxDxH) | 40x52x78 سم |
| الوزن تقريبا) | ≈ 75 كجم |
| مزود الطاقة | 1∮ تيار متردد 220 فولت 50 هرتز 3 أمبير |
إجراء
قم بتوصيل كل نوع من عناصر التأرجح بعضو الدعم الخاص به وفقًا لتعليمات التثبيت ، و
التركيب في تجهيزات اختبار مناسبة.
يمكن استبدال المكونات المرنة لعنصر التأرجح بمكونات صلبة من نفس الحجم و
الكتلة ، طالما أن المكونات البديلة لا تؤثر على الأجزاء المتحركة لعنصر التأرجح.
قم بتأمين كتلة الاختبار المناسبة لكل موقف شاغل ليتم اختباره.
تتأرجح هذه الوحدة المعلقة من خلال قوس بزاوية مضمنة كما هو محدد لإجمالي
180000 دورة (إلى الأمام والخلف).
حدد ما إذا كان قد حدث أي فك أو فشل هيكلي لموصل التعليق.
جهاز اختبار متانة موصل التعليق. pdf

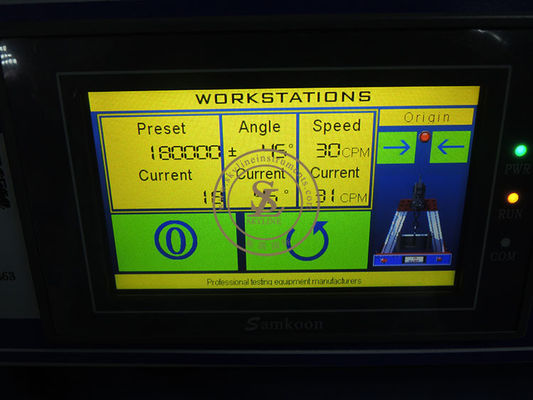

كونتولر PLC
