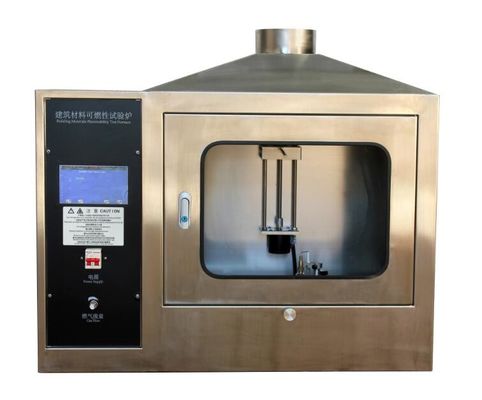

EN 11925-2 اختبار القابلية للاشتعال لمواد البناء مع التحكم في شاشة اللمس

فرن اختبار قابلية اشتعال مواد البناء مع تحكم بشاشة لمس

SL-وحدة احتراق واحدة FL13

توفير دعم بيانات دقيق وموثوق لاختبار خصائص احتراق موادك.

نظرة عامة على المنتج

يتوافق SL-FL13 Single Burning Item بشكل صارم مع GB/T 20284-2006 و BS EN 13823، بالإضافة إلى معايير الاختبار المعترف بها دوليًا الأخرى. وهو مناسب تمامًا لاختبار تصنيف أداء الحريق والبحث والتطوير لمواد البناء والمواد الزخرفية ومنتجات العزل الحراري. يتميز الجهاز بتكوين عربة عينة مزدوجة عمودية مجهزة بموقد رملي يعمل بالبروبان، ويدمج قياسًا عالي الدقة لمعدل إطلاق الحرارة وإنتاج الدخان، وحماية من انطفاء اللهب بالأشعة فوق البنفسجية، وتحكمًا ذكيًا آليًا بالكامل.

يساعدك هذا على تقييم خصائص تفاعل الحريق لمنتجاتك بدقة، واجتياز شهادة تصنيف الحريق GB/T 8624 بنجاح، وتسريع وقت وصول منتجك إلى السوق.

نظرة عامة فنية

1. تكوين النظام

• عربة (تحمل عينتين عموديتين) + إطار ثابت + غطاء تجميع الغاز + مجرى عادم من النوع J
• مروحة طرد مركزي + وحدة تحكم في السرعة + قسم قياس شامل + خزانة تحليل الغاز + نظام اكتساب البيانات

2. عربة العينة ونظام الإشعال

• موضعان للعينة العمودية؛ موقد رملي في أسفل الزاوية العمودية
• طريقة الاشتعال السطحي؛ يوفر نظام اكتشاف اللهب حماية من انطفاء اللهب
• موقد مساعد مثبت على الإطار الثابت، مزود أيضًا باكتشاف اللهب

3. نظام العادم

• غطاء تجميع غاز من الفولاذ المقاوم للصدأ في أعلى الإطار
• أنبوب عادم من الفولاذ المقاوم للصدأ على شكل J: القطر الداخلي (315 ± 5) مم، مع عزل صوف معدني عالي الحرارة بطول 50 مم
• معدل تدفق العادم المستمر: 0.50 - 0.65 م³/ثانية، يتم التحكم فيه بالتردد
• مروحة طرد مركزي: تتحمل حتى 300 درجة مئوية، مناسبة لظروف درجات الحرارة العالية معايرة الخطوات

4. إمداد الغاز والتحكم في التدفق

• وحدة تحكم في التدفق الكتلي: النطاق 0 - 2.5 جم/ثانية، الدقة ≥ 1.5% من القراءة
• تحكم تلقائي في إمداد الغاز إلى 647 مجم/ثانية و 2000 مجم/ثانية؛ تباين معدل الإمداد ≤ 5 مجم/ثانية أثناء الاختبار، مما يضمن ناتج حرارة 30.7 ± 2 كيلو واط

5. نظام أخذ عينات الغازات العادمة وتكييفها

• المكونات: فلتر الرماد ← مصيدة باردة ← عمودان تجفيف ← مضخة أخذ عينات ← مضخة تمعجية
• رأس فلتر الرماد: PTFE صلب مع مادة ترشيح داخلية بحجم 0.5 ميكرومتر
• مضخة غشائية: معدل التدفق 400 لتر/ساعة، مقاومة لدرجات الحرارة العالية والتآكل
• مكثف ضاغط: قدرة تبريد 320 كيلوجول/ساعة، استقرار نقطة الندى 0.1 درجة مئوية، تباين ثابت 0.1 كلفن، حماية IP20
• مقياس دوار مستورد: النطاق 0 - 5 لتر/دقيقة، يضبط تدفق مدخل المحلل

6. محللات الغاز (O₂ و CO₂)

7. قسم القياس (الأنبوب والمستشعرات)

• أنبوب بطول 2155 مم يحتوي على:

• مسبار ضغط
• ثلاثة مجسات حرارية
• مسبار أخذ عينات الغاز
• نظام الضوء الأبيض

• مسبار ضغط ثنائي الاتجاه: النطاق (0 - 100) باسكال، الدقة ± 2 باسكال، وقت استجابة 90% ≤ 1 ثانية
• مسبار أخذ عينات الغاز متصل بجهاز تنظيم الغاز ومحللات مدخل O₂/CO₂

8. قياس الدخان - النظام البصري

• مصدر الضوء: نوع متوهج، درجة حرارة اللون (2900 ± 100) كلفن
• مثبت على جانب أنبوب العادم عبر وصلة مرنة
• نظام العدسة: يجمع الضوء في شعاع متوازي بقطر ≥ 20 مم؛ قطر فتحة انبعاث الضوء (d) وطول بؤبؤ العدسة (f) يحققان d/f< 0.04
• الكاشف: صمام ثنائي ضوئي سيليكوني مع:

• استقرار خطي: 0.1%
• نطاق قياس 10 بت
• الاستجابة الطيفية متوافقة مع منحنى CIE V(λ)، الدقة ≥ ± 5%

• وقت استجابة 90% لنظام التوهين البصري ≤ 3 ثوانٍ
• يتم إدخال الهواء المضغوط في الأنبوب الجانبي للحفاظ على نظافة الجهاز البصري والحفاظ على مواصفات الانجراف

9. وظائف البرامج والمعايرة

يوفر البرنامج واجهات لـ:

• معايرة محلل O₂/CO₂ (ضوضاء وانجراف)
• معايرة النظام البصري (ضوضاء وانجراف لقياس الدخان)
• معايرة فلتر النظام البصري
• معايرة حجم الهواء (نطاق التحكم)
• معايرة الخطوات ومعايرة الهبتان

متطلبات معايرة الخطوات:

• وقت تأخير محلل O₂/CO₂ ≤ 30 ثانية
• وقت استجابة محلل O₂/CO₂ ≤ 12 ثانية
• وقت استجابة مفتاح الموقد ≤ 12 ثانية
• وقت استجابة درجة الحرارة ≤ 6 ثوانٍ
• يجب أن تكون النسبة Q_gas_30s(T) / HRR_30s(T) مستمرة عند (100 ± 5)٪
• الفرق بين متوسط HRR للخطوة 2 والخطوة 3 ≤ 0.5 كيلو واط

قبول معايرة الهبتان:

• القيمة الحرارية لكل وحدة كتلة: THR/m = 4456 ± 222.8 ميجا جول/كجم

10. معلمات إخراج الاختبار

• متوسط معدل إطلاق الحرارة - RHRav(t)
• إجمالي إطلاق الحرارة - THR(t)
• 1000 × [RHRav(t) / (t-300)] - (يستخدم لحساب FIGRA)
• مؤشر نمو الحريق - FIGRA
• إجمالي إطلاق الحرارة عند 600 ثانية - THR600s
• حدوث انتشار اللهب الجانبي - LFS
• متوسط معدل إنتاج الدخان - RSPav(t)
• إجمالي إنتاج الدخان - TSP(t)
• 10000 × [RSPav(t) / (t-300)] - (يستخدم لحساب SMOGRA)
• مؤشر نمو الدخان - SMOGRA
• إجمالي إنتاج الدخان عند 600 ثانية - TSP600s

11. المعايير والأبعاد والوزن

• المعايير: EN 13501، EN 13823
• الأبعاد: 3000 مم (عرض) × 4500 مم (ارتفاع) × 3000 مم (عمق)
• الوزن: 650 كجم

التطبيق

اختبار وتصنيف الحريق - لمواد ومنتجات البناء

اختبار حريق علامة CE - لمنتجات البناء

تقييم تفاعل الحريق - لتطوير المنتجات الجديدة

مراقبة الجودة والفحص الصادر - لخطوط الإنتاج

متطلبات التركيب

ارتفاع التركيب: لا يقل عن 5 أمتار

مساحة الأرضية: لا تقل عن 3م × 3م

متطلبات الطاقة: 220 فولت، 10 أمبير؛ 380 فولت، 5 كيلو واط

درجة حرارة البيئة المحيطة: 10 درجة مئوية إلى 35 درجة مئوية

متطلبات الغاز: غاز البروبان

غاز المعايرة: غاز قياسي N2، CO2

معيار المعايرة: الهبتان

أسئلة متكررة (FAQ)

س1: هل يلبي المعايير الخاصة بي؟

ج1: نعم. يتوافق مع EN 13823 و GB/T 20284. تدعم النتائج تصنيف EN 13501-1 (A2-B-C-D). يعمل مع الإصدارات الحالية والقديمة من المعيار.

س2: ما مدى استقراره ودقته؟

ج2: عالي جدًا. تسخين وإشعال وجمع دخان آلي بالكامل. المعايرة صارمة، ويستجيب محلل الغاز في<3 ثوانٍ، واكتساب البيانات في 5 ثوانٍ - وكلها تلبي جداول المعايير الزمنية.

س3: ما هي المعلمات التي يغطيها؟

ج3: جميع المعلمات الرئيسية: HRR، THR، FIGRA، SPR، TSP، SMOGRA، بالإضافة إلى LFS والقطرات - يحدد مباشرة درجة EN 13501-1 أو GB 8624.

س4: هل هو سهل التشغيل؟

ج4: بالتأكيد. واجهة بديهية، إشعال/تحكم تلقائي في الغاز. يتم تضمين التدريب في الموقع.

س5: هل هو فعال من حيث التكلفة؟

ج5: وحدة واحدة تقوم بكل شيء - توفر المساحة والميزانية. تم بناؤه بمكونات مستوردة ممتازة للموثوقية طويلة الأجل وتقليل الصيانة.

س6: الصيانة والدعم؟

ج6: ضمان لمدة عام + دعم مدى الحياة. يشمل التركيب والتدريب والمعايرة وتطوير الاختبار واستشارات اعتماد CMA/CNAS.

خدمة ما بعد البيع والدعم الفني

دعم ما بعد البيع لمدة عام، مساعدة فنية مدى الحياة

تركيب ومعايرة المعدات

خدمات المعايرة

دعم تطوير طرق الاختبار

التدريب الفني
