الاسم التجاري: SKYLINE
رقم النموذج: SL-7601S
مو: 1 مجموعة
شروط الدفع: T/T (50% إيداع، 50% قبل الشحن)، خطاب الاعتماد
القدرة على التوريد: 10 مجموعات في الشهر
معلومات تفصيلية
مكان المنشأ:
Dongguan ، Guangdong ، الصين
إصدار الشهادات:
UL1685-2018, ISO 9001
سلم أعلى لوحة الصلب:
610 × 610 × 3.2 ملم
مصدر الاشتعال:
موقد شريط البروبان 341 × 30 ملم، 242 فتحة
المعيار المطبق:
يو ال 1685-2018
ترتيب ثقب الموقد:
242 فتحة بقطر 1.35 ملم في 3 صفوف متداخلة (81/80/81)
مقياس تدفق البروبان:
مقياس تدفق الكتلة 230 مم 3 / ثانية
مقياس تدفق الهواء:
مقياس التدفق الشامل 1330 مم3/ثانية
الحجم الداخلي للغرفة (الارتفاع × الطول × العرض):
3353 × 2438 × 2438 ملم
طول المسار البصري:
910 ملم
هيكل الغرفة:
لوح من الفولاذ المقاوم للصدأ مع طبقة عازلة للحرارة، من الداخل مطلي باللون الأسود
مصدر الضوء:
فيليبس مصباح هالوجين كوارتز، 100 واط، 12 فولت تيار مستمر، 2000-3000 لومن
كاشف الضوء:
خلية ضوئية من السيليكون
برج جمع الدخان:
مكعب 914 ملم على قمة مخروطية الشكل وميل 40 درجة
أنبوب العادم:
SUS304، 405 مم معرف × 5500 مم طول
أنبوب العادم:
SUS304، 405 مم معرف × 5500 مم طول
سلم الاختبار:
SUS304، 305 × 76 × 2400 مم، تباعد الدرجات 25 مم
تدفق حجم العادم:
0.65 +/- 0.5 م3/ث
تدفق حجم العادم:
0.65 +/- 0.5 م3/ث
مسبار ثنائي الاتجاه:
0-200 باسكال، الدقة +/-1 باسكال
مسبار ثنائي الاتجاه:
0-200 باسكال، الدقة +/-1 باسكال
مستشعر درجة الحرارة:
مزدوجة حرارية مغلفة من النوع K، سلك 1.5 مم (GB/T 16839.1-1997)
نظام التحكم:
برنامج NI LabVIEW + بطاقة الحصول على البيانات Advantech
مزود الطاقة:
220 فولت / 380 فولت، 50 هرتز
تفاصيل التغليف:
علبة خشبية قياسية للتصدير مع غلاف الفيلم والمواد العازلة
القدرة على العرض:
10 مجموعات في الشهر
إبراز:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

وصف المنتج

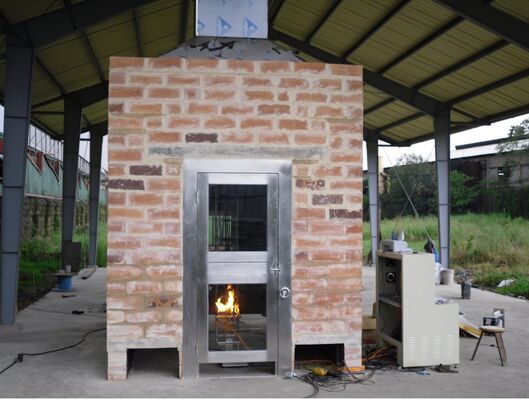

UL1685 معدات اختبار انتشار النار في العلبة العمودية وإطلاق الدخان للكابلات الكهربائية بالألياف الضوئية SL-7601S
الـSL-7601Sهو نظام اختبار الحريق على نطاق واسع الذي يقيم أداء انتشار اللهب الرأسي وإطلاق الدخان من الكابلات الكهربائية والألياف البصرية بما يتماشى معالمادة 1685-2018معيار اختبار انتشار الحريق والدخان في الدرج الرأسي للكابلات الكهربائية والألياف البصرية.
نطاق التطبيق
  • يحدد انتشار اللهب الرأسي وإطلاق الدخان من الكابلات وكابلات الألياف الضوئية بموجب معيار حرق FT4
  • طريقة الاختبار: يتم ربط الكابلات عمودياً على سلم وتشعلها؛ يتم فحص ارتفاع الاحتراق وتوليد الدخان بعد الاختبار
المعلمات التقنية الرئيسية
الحجم الداخلي للغرفة (H x L x W)3353 × 2438 × 2438 مم
هيكل الغرفةصفيحة الفولاذ المقاوم للصدأ مع طبقة عزل حرارية، داخلية ملونة باللون الأسود
برج جمع الدخانالبرج المكعب 914 ملم، القمة المخروطية في 40 درجة
سلم الاختبارSUS304 سلم 305 (W) x 76 (D) x 2400 (H) مم ، مسافة 25 مم بين الدرج ؛ صفيحة الفولاذ العليا 610 x 610 x 3.2 مم
مصدر الإشعالحارق شريط بروبان، وعاء من الفولاذ المقاوم للصدأ 341 × 30 مم، 242 فتحة من 1.35 مم في 3 صفوف متدرجة (81/80/81)
مقياس تدفق البروبان / الهواءمقاييس تدفق الكتلة، البروبان 230 ملم3/ث، الهواء 1330 ملم3/ث
النظام البصريمصدر الضوء الهالوجيني الكوارتز (100 واط، 12 فولت DC، 2000-3000 lm) والخلية الضوئية السيليكونية، المسار البصري 910 ملم؛ انتقال الضوء 0%-100%
قناة العادمSUS304, 405 mm ID x 5500 mm, مقطع مستقيم 3600 mm
تدفق حجم الغاز0.65 ± 0.5 م3/ث
مسبار ثنائي الاتجاهنطاق 0-200 با، دقة ± 1 با
مستشعر درجة الحرارةعقدة حرارية ذات غطاء من نوع K ، قطر الأسلاك 1.5 ملم (GB/T 16839.1-1997)
التحكم واستحواذ البياناتبرنامج NI LabVIEW وبطاقة Advantech لاكتساب البيانات؛ منحنيات في الوقت الحقيقي، التسجيل التلقائي وطباعة التقارير
إمدادات الطاقة220 فولت / 380 فولت، 50 هرتز
تكوين النظام
غرفة الاختبار، برج جمع الدخان، قناة العادم، مصدر الإشعال، سلم الاختبار، نظام قياس بصري، ووحدة جمع البيانات ومعالجتها.
