الاسم التجاري: SKYLINE
رقم النموذج: إس إل-1666
مو: 1 مجموعة
شروط الدفع: T/T (50% إيداع، 50% قبل الشحن)، خطاب الاعتماد
القدرة على التوريد: 20 مجموعات شهريا
معلومات تفصيلية
مكان المنشأ:
Dongguan ، Guangdong ، الصين
إصدار الشهادات:
UL1666, ISO 9001
المعيار المطبق:
يو ال 1666
طبقات الغرفة:
3 طبقات داخلي 1.22×2.44 م
مرتفعات الطبقة:
السفلي 1.22 م، الأول 3.66 م، الثاني 2.24 م
مادة الغرفة:
جدران من الطوب بسمك 203 مم، وأرضية خرسانية بسمك 127-203 مم
فتح الطبقة البينية:
305 × 610 ملم، 203 ملم من الجدار الخلفي، 102 ملم من الجدار الجانبي
أبواب الدخول:
على الطبقتين الأولى والثانية
إضاءة داخلية:
مصابيح مقاومة للانفجار تتحمل درجات الحرارة العالية
قياس درجة الحرارة:
مزدوجة حرارية من نوع أوميغا K من الولايات المتحدة، 28 AWG، تصل إلى 700 درجة مئوية، دقة 0.1 درجة مئوي
مروحة الطرد المركزي:
1.5 كيلو واط
التحكم في سرعة المروحة:
تايوان تايان تردد العاكس
قياس تدفق الهواء:
مقياس تدفق ثنائي الاتجاه مزود بمستشعر مزدوج حراري ومستشعر الضغط التفاضلي الصغير
الموقد:
رأس موقد فولاذي 1/2 بوصة، لوحة انتشار اللهب 6.4 مم (آلة CNC)
اشتعال:
مشعل نيتريد السيليكون، 24 فولت، يسخن إلى 800-1000 درجة مئوية في ثوانٍ
قطار الغاز:
مخفض Ito Mirai الياباني، صمام الملف اللولبي Yataike، مرشح Guilong الإيطالي، وحدة التحكم في التدفق ال
وحدة تحكم تدفق الكتلة:
US ALICAT، 0-3.5 جم/ثانية، +/-0.8%، خرج 0-5 فولت
الحصول على البيانات:
أدفانتيك ADAM-4520/4117/4118، أومرون CP1H-XA40DR-A + CP1W-TS004
إطلاق حرارة الموقد:
154.5 كيلووات، اختبار لمدة 30 دقيقة
البناء المدني:
البنية التحتية المقدمة من قبل العميل
تفاصيل التغليف:
علبة خشبية قياسية للتصدير مع غلاف الفيلم والمواد العازلة
القدرة على العرض:
20 مجموعات شهريا
إبراز:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

وصف المنتج

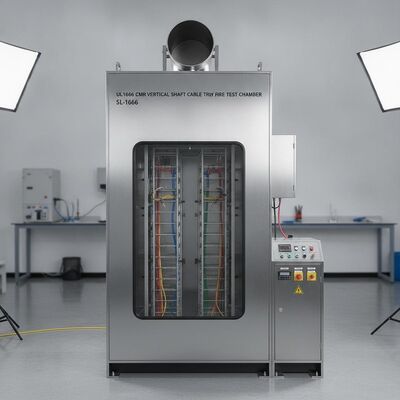

UL1666 CMR غرفة اختبار الحرائق في سلة الكابل العمودي للأسطوانة لشهادة الكابل المقاوم للنار
الـSL-1666غرفة اختبار الكابلات CMR تعيد إنتاج حالة حرق الكابلات المتعددة المثبتة عمودياً في عمود تهوية وتقييم أدائها المقاوم للنار وفقًاUL 1666يتم تقييم النتائج الماضية على أنها درجة CMR.
يتم وضع عدة عينات على عمود عمودي ومحرق مع إطلاق الحرارة154.5 كيلوواطيتم تطبيقها لمدة 30 دقيقة: معايير الموافقة: لا يجب أن تنتشر اللهب إلى الجزء العلوي من الغرفة التي يبلغ ارتفاعها 12 قدمًا ولا يجب أن تتجاوز درجة الحرارة 454.4 درجة مئوية.كثافة الدخان غير مدرجة في هذا الاختبار.
غرفة اختبار الاحتراق
هيكل الغرفة 3 طبقات، الداخلية 1.22 × 2.44 م؛ الطبقة السفلية على الأقل 1.22 م ارتفاع، الطبقة الأولى 3.66 م ارتفاع، الطبقة الثانية 2.24 م ارتفاع. كل طبقة لديها 305 × 610 مم فتحات.
مواد البناء الجدران المبنية من الطوب سميكة 203 ملم، الأرضية بين الطبقات الخرسانة الصب 127-203 ملم سميكة.
فتح الطبقة المتوسطة 305 × 610 مم، 203 مم من الجدار الخلفي و 102 مم من الجدار الجانبي.
افتتاح أعلى منفذ العادم في الجزء العلوي لإطلاق الدخان أثناء الاختبار.
الوصول والإضاءة أبواب الدخول في الطبقتين الأولى والثانية لتركيب العينات والثرموبالات؛ الإضاءة الداخلية عالية درجة الحرارة ضد الانفجار.
قياس الحرارة عازل حرارة أمريكي من نوع OMEGA K، 28 AWG، يصل إلى 700 درجة مئوية، دقة 0.1 درجة مئوية، يتم رصدها عبر البرنامج.
ملاحظة: البناء المدني / البنية التحتية التي يقدمها العميل.
نظام إمدادات الهواء
  • 1مروحة طرد مركزي بقوة 0.5 كيلوواط توفر حجم الهواء المطلوب في الاختبار
  • تايوان تايان عاكس التردد لتنظيم سرعة المروحة وحجم الهواء غرفة التحكم
  • مقياس تدفق ثنائي الاتجاه مع ثيرموبول ومستشعر ضغط تفاضلي صغير لقياس وعرض تدفق الهواء الوارد
مصدر الإشعال
  • المحرق: رأس المحرق الفولاذي 1/2 بوصة مع لوحة انتشار اللهب الفولاذي 6.4 مم ، معالجة CNC إلى الأبعاد القياسية
  • إشعال: إشعال نتريد السيليكون، 24 فولت، يسخن إلى 800-1000 درجة مئوية في غضون عشرات الثواني؛ يتم التحكم به من خلال البرنامج
نظام إمدادات الغاز
  • القطار الغازي يشمل اليابان إيتو ميراي صمام خفض الضغط، تايوان Yataike الصمام الكهربائي، صمام التحكم في الغاز، إيطاليا Guilong فلتر الغاز،جهاز فصل النفط والماء من تايوان Yataike ومراقب تدفق الكتلة الغازية من الولايات المتحدة، مثبتة في خزانة تحكم شبكة معدنية
  • جهاز تحكم تدفق الكتلة: US ALICAT ، نطاق 0-3.5 غرام / ثانية ، دقة ± 0.8٪ ، 0-5 فولت الخروج ، قابل للتعديل البرمجية
  • وقت الحرق والمعايير الأخرى التي تم تعيينها من خلال البرنامج
نظام اكتساب البيانات الكمبيوتر
ألواح الاستحواذ التايوانية: ADAM-4520 ، ADAM-4117 ، ADAM-4118 x2 ، مع وحدة تحكم OMRON CP1H-XA40DR-A ووحدة درجة الحرارة CP1W-TS004.يعرض 8 حرارة على الطبقة الثانية و 1 على الطبقة الأولىيحكم تلقائيًا ما إذا كانت درجة حرارة الغرفة تلبي المتطلبات قبل الاختبار ، ويظهر سرعة الهواء وسرعة العادم.
